Beschreibung

5-Achsen simultan Bearbeitungszentrum

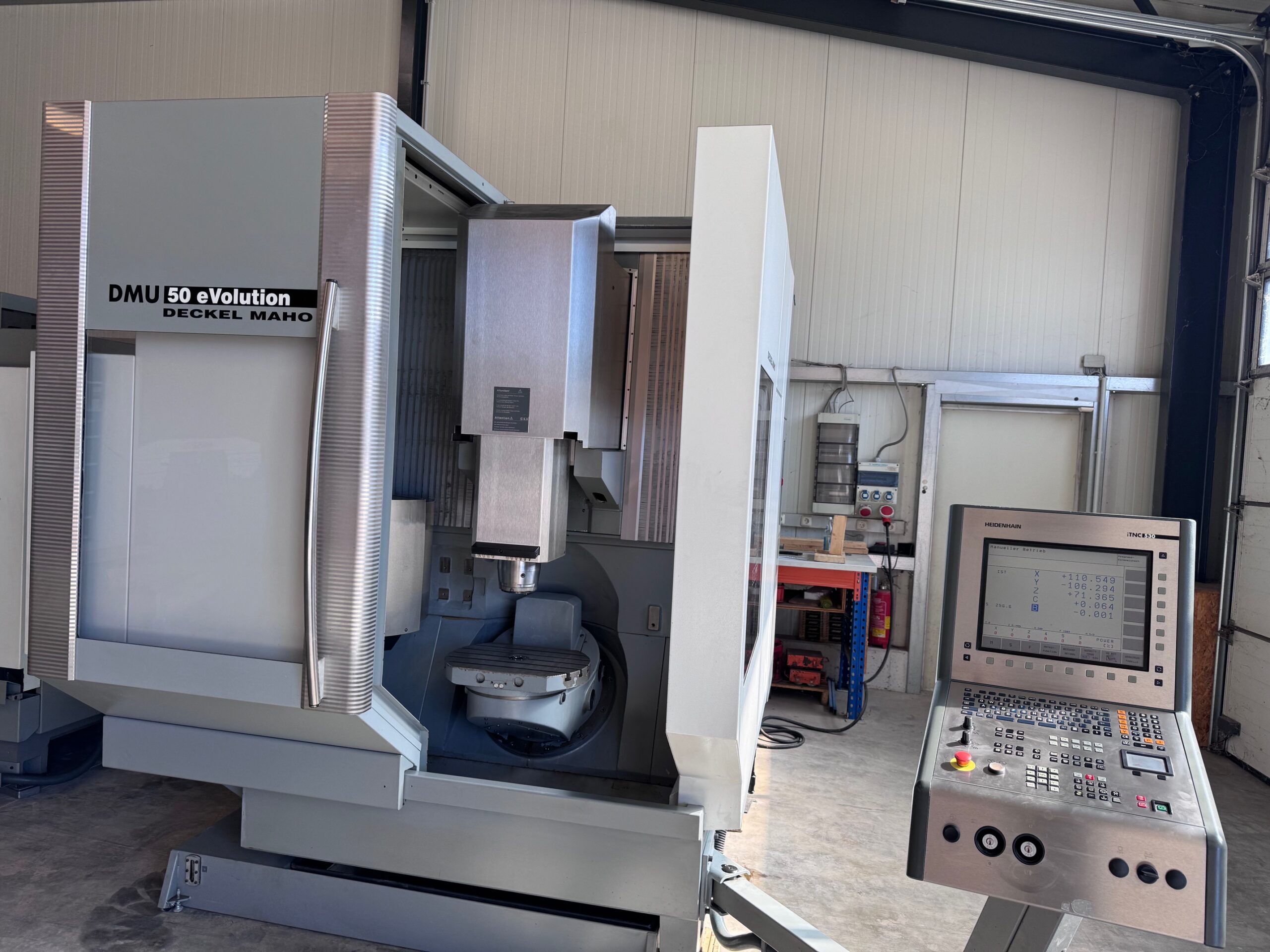

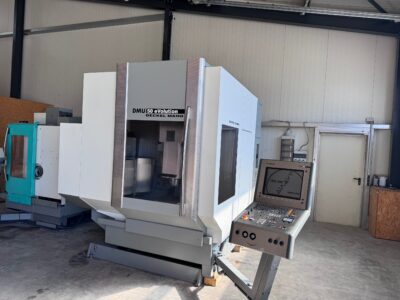

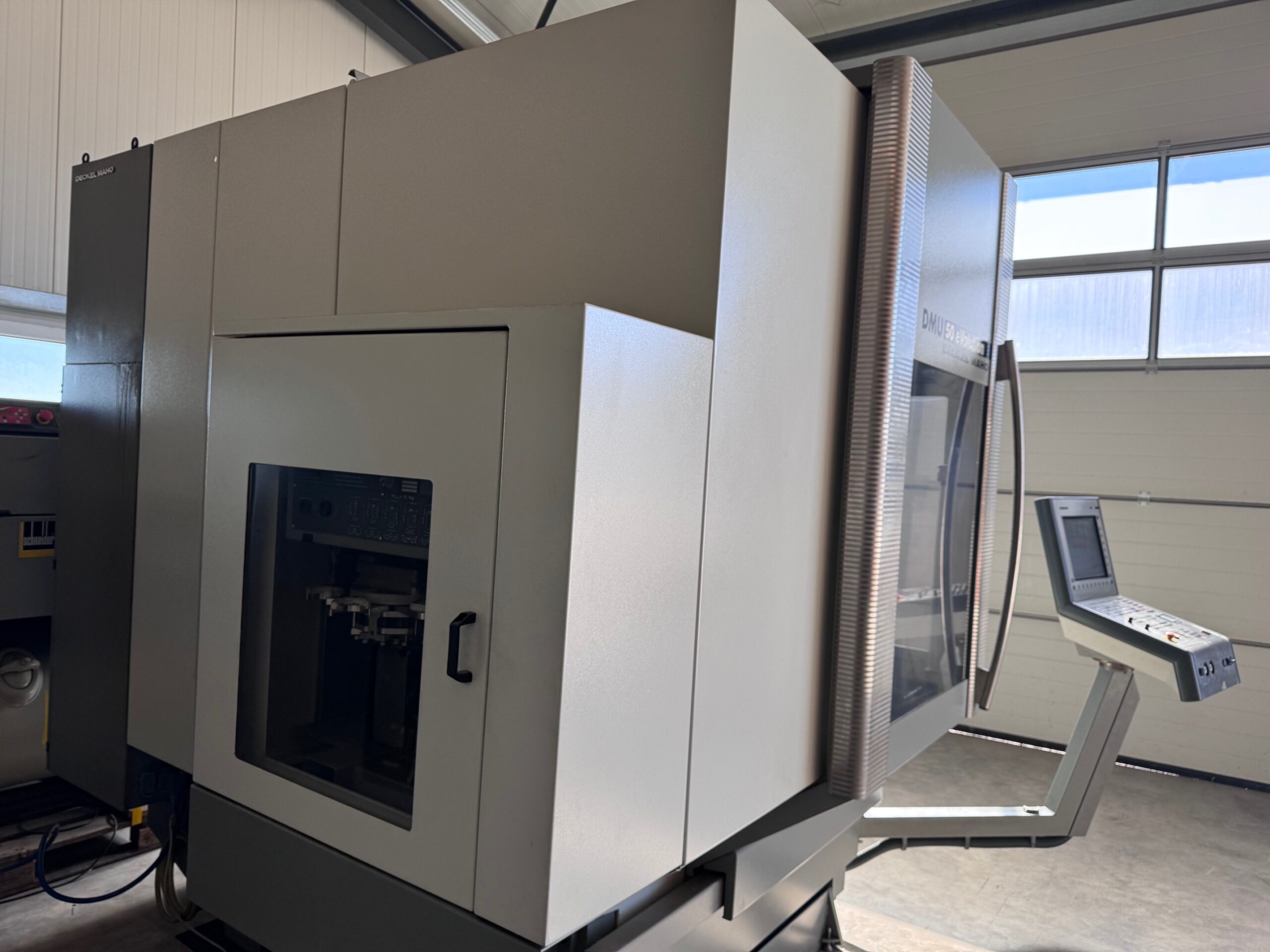

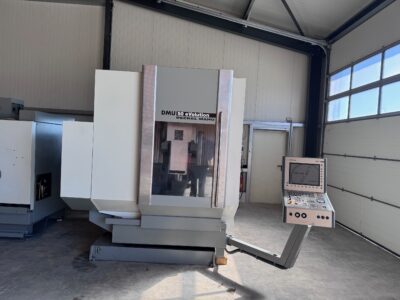

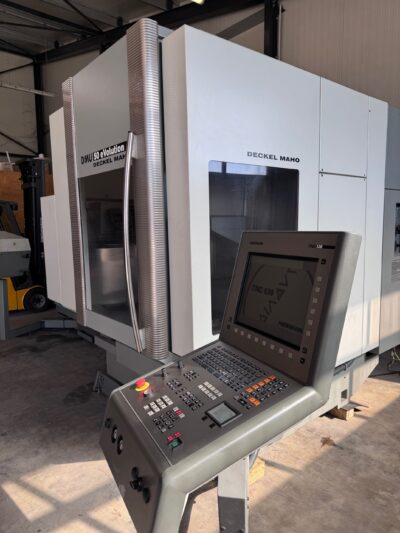

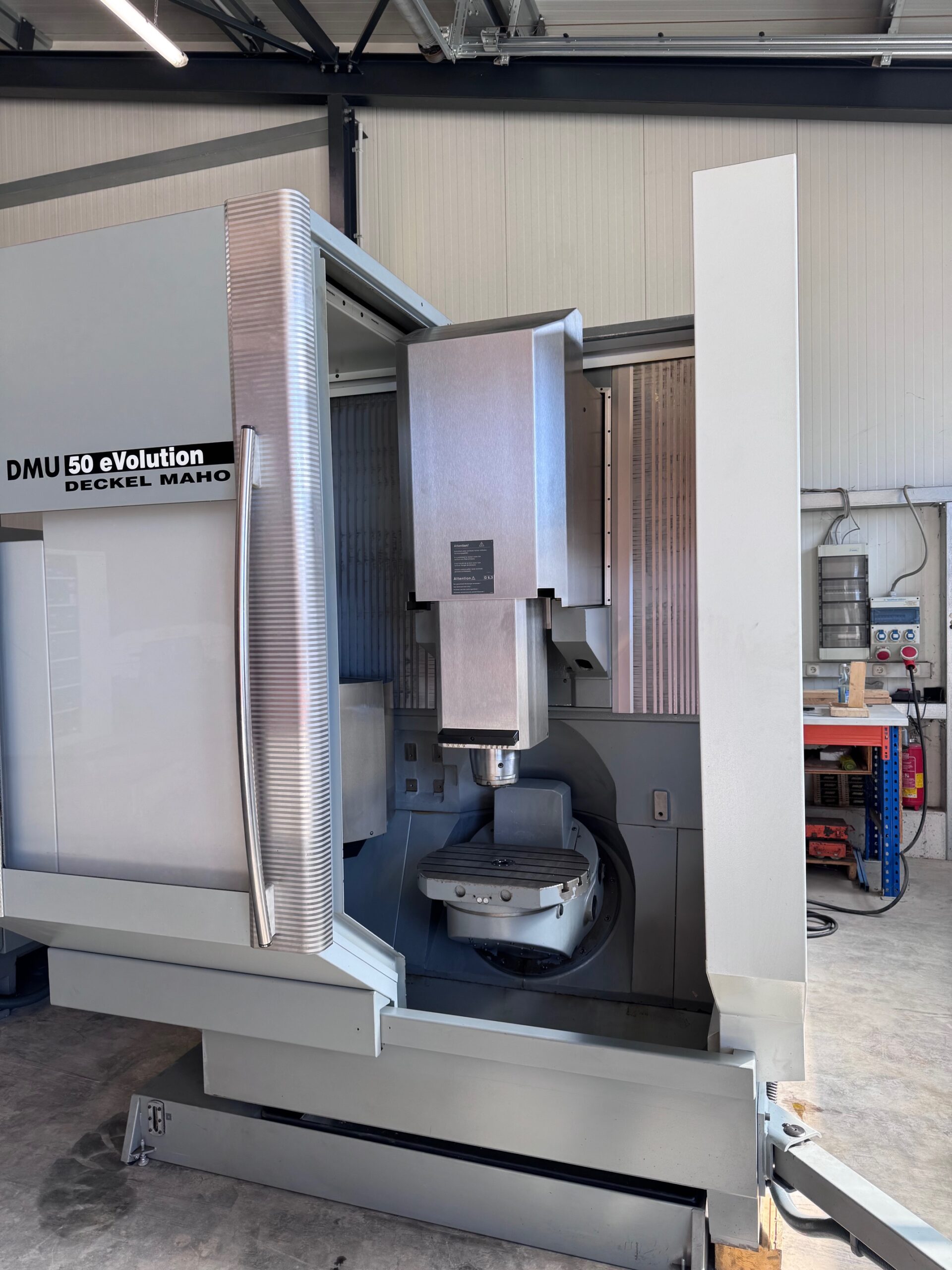

Deckel Maho DMU 50 eVolution
Baujahr: 2004

Beschreibung

x-Weg 500 mm
y-Weg 420 mm
z-Weg 380 mm

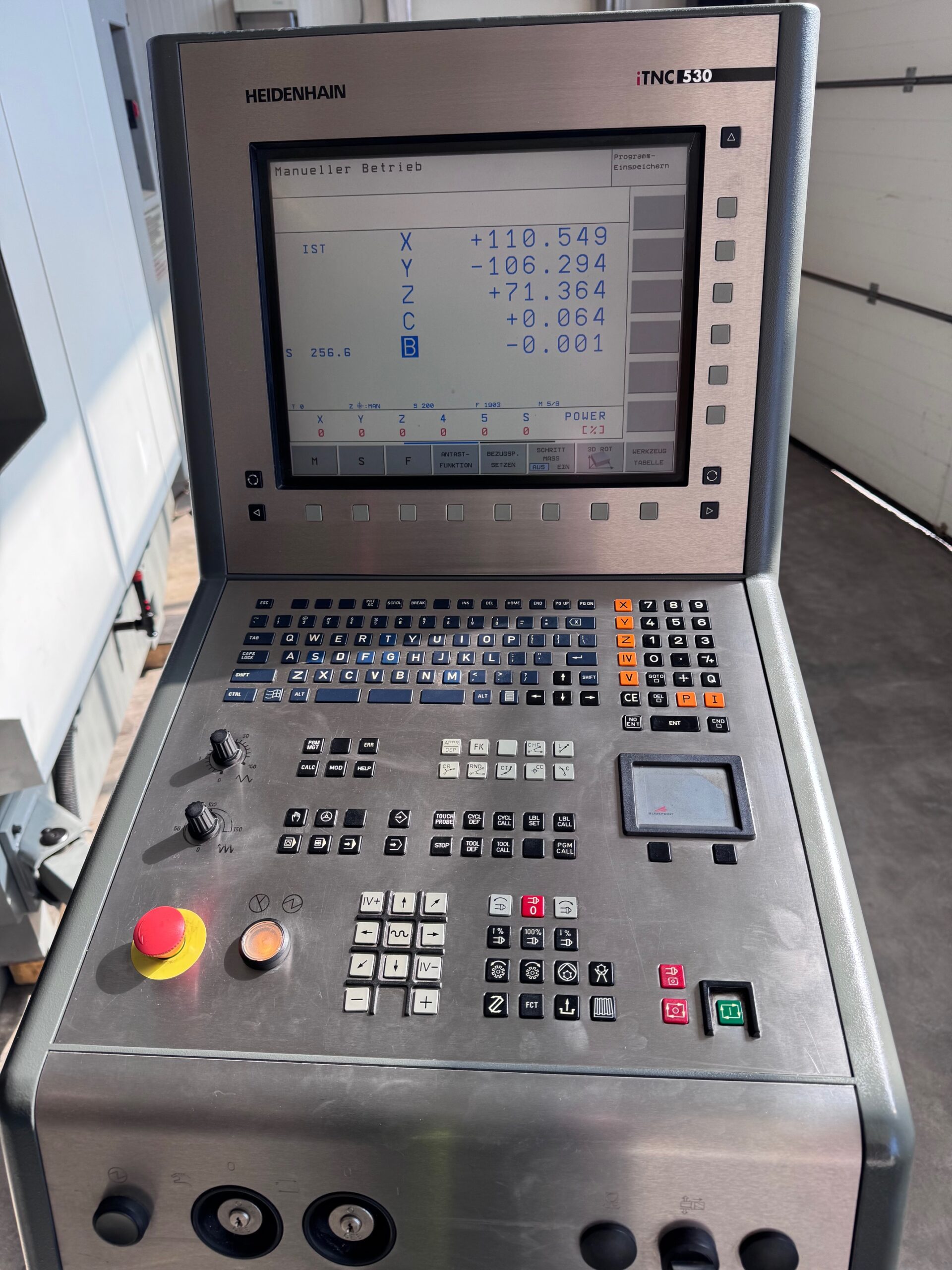

Steuerung iTNC 530 Heidenhain

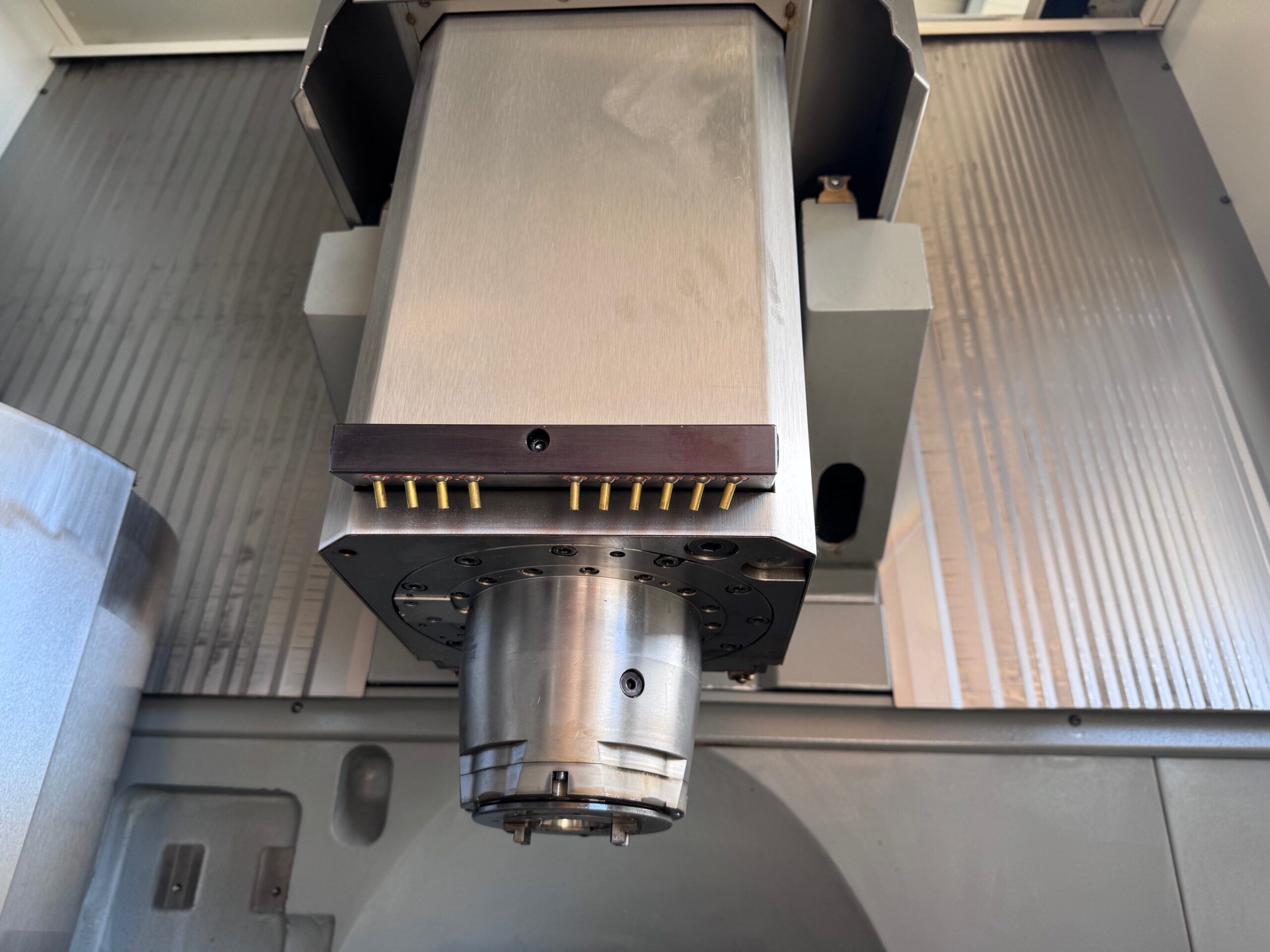

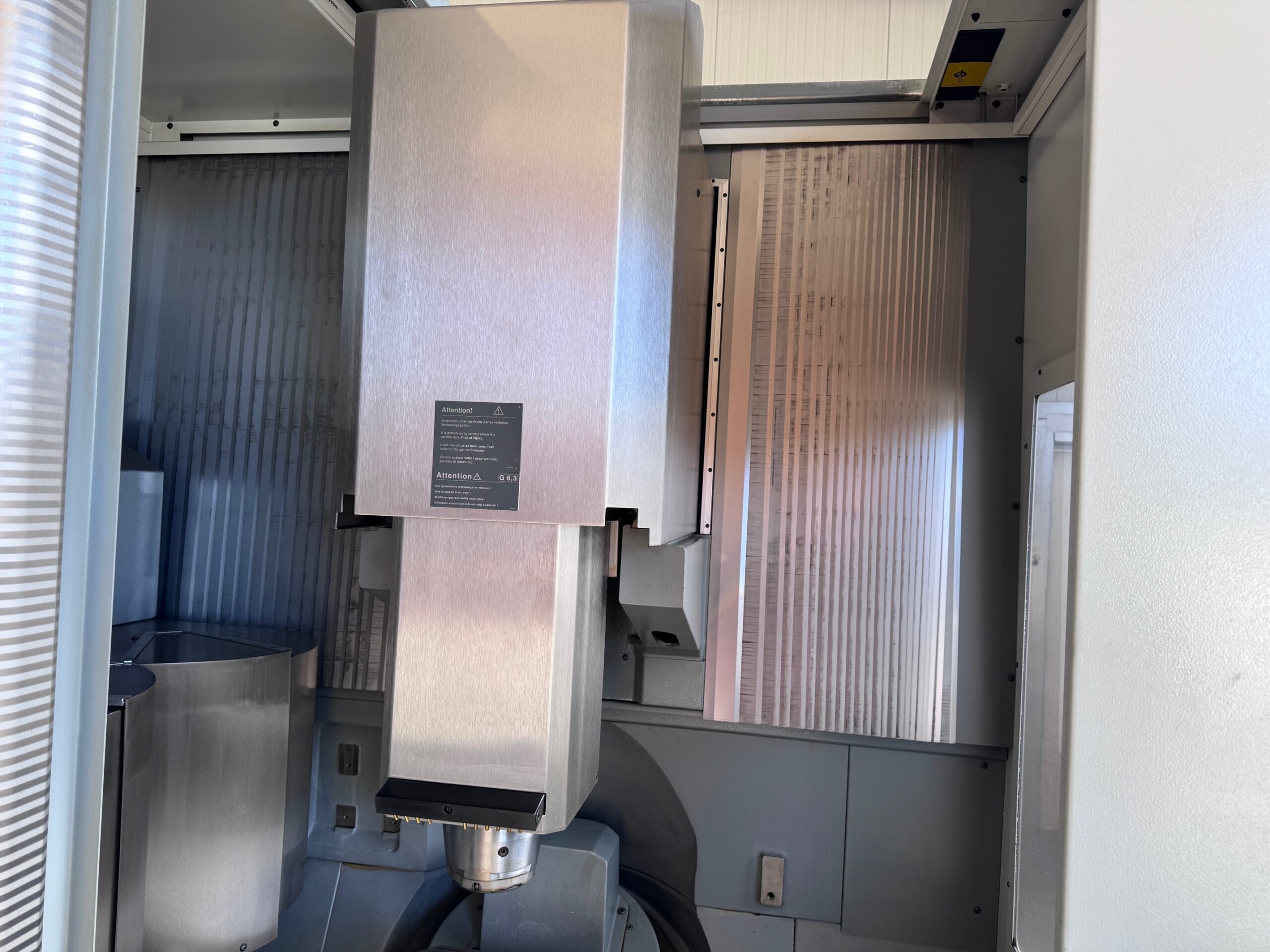

Antriebsleistung – Hauptspindel 25 / 35 kW
Drehzahl 20 – 18.000 U/min
Drehmoment (40 / 100%) 130 / 87 Nm
Werkzeugaufnahme SK 40
Vorschubgeschwindigkeit 20.000 mm/min
Eilgang X-Achse 50 m/min
Eilgang Y-Achse 50 m/min
Eilgang Z-Achse 50 m/min

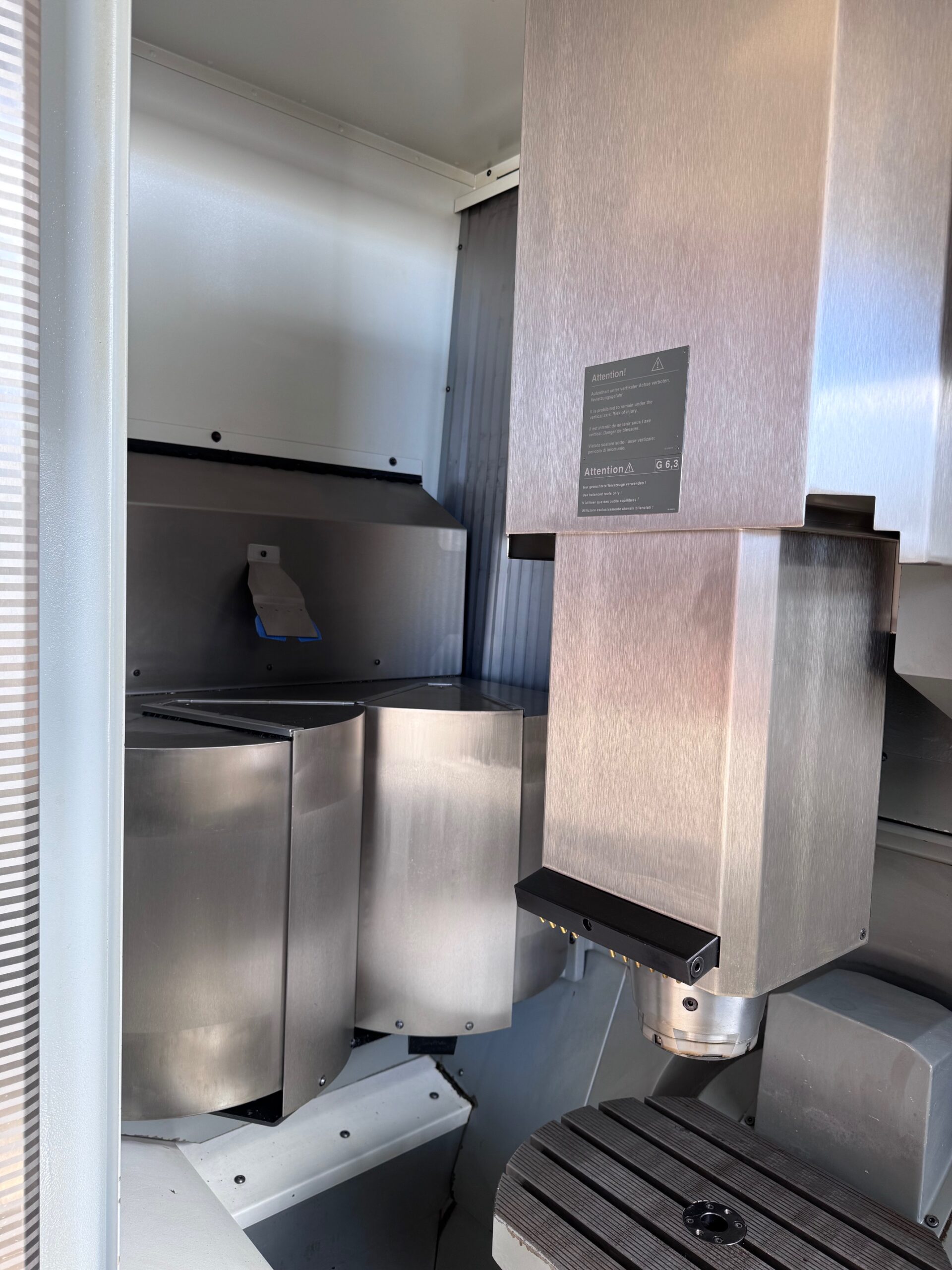

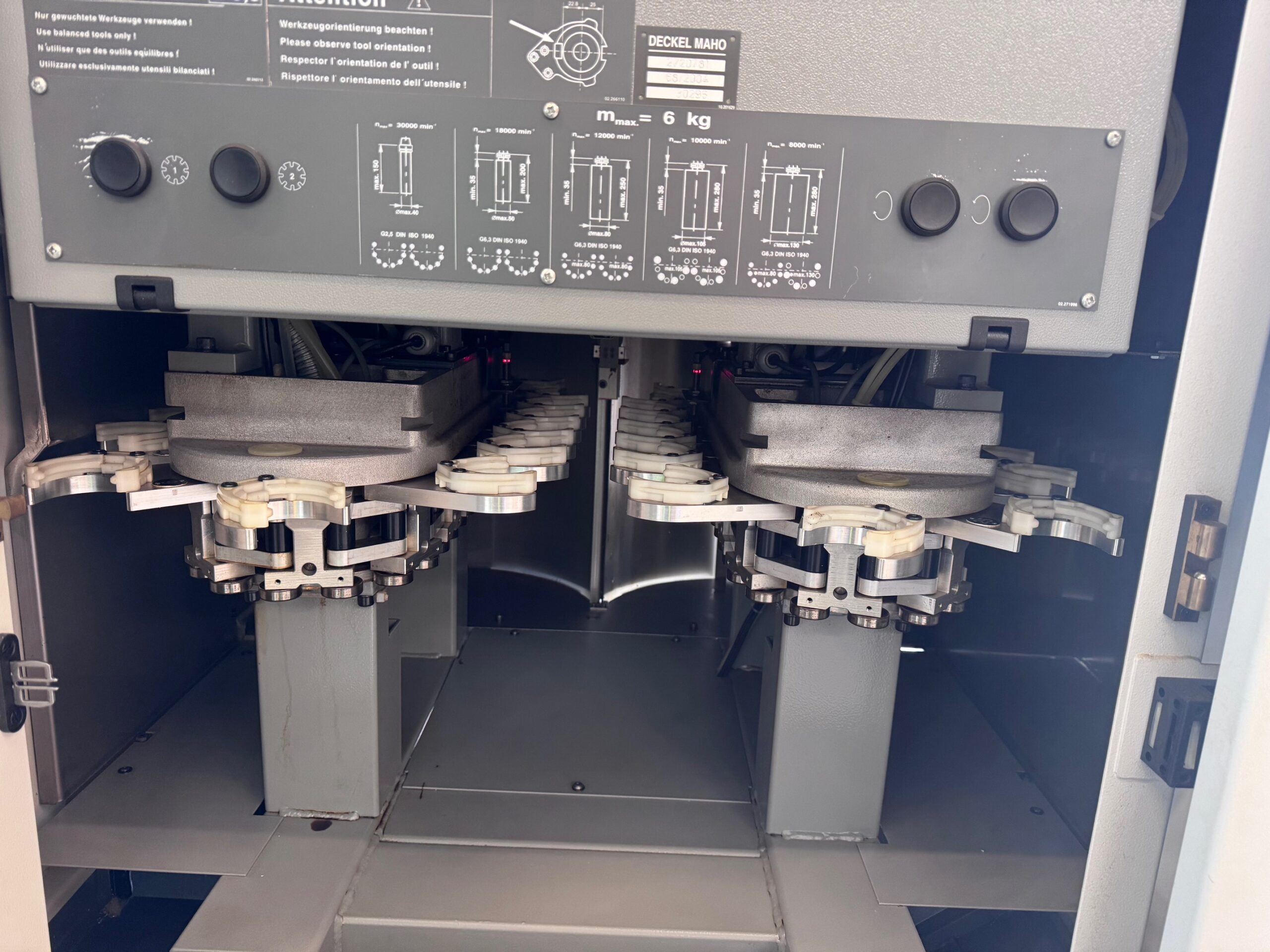

Plätze im Werkzeugmagazin 32 (2×16)
max. Werkzeuglänge 200 mm
max. Werkzeuggewicht 6 kg
max. Werkzeugdurchmesser 50 mm

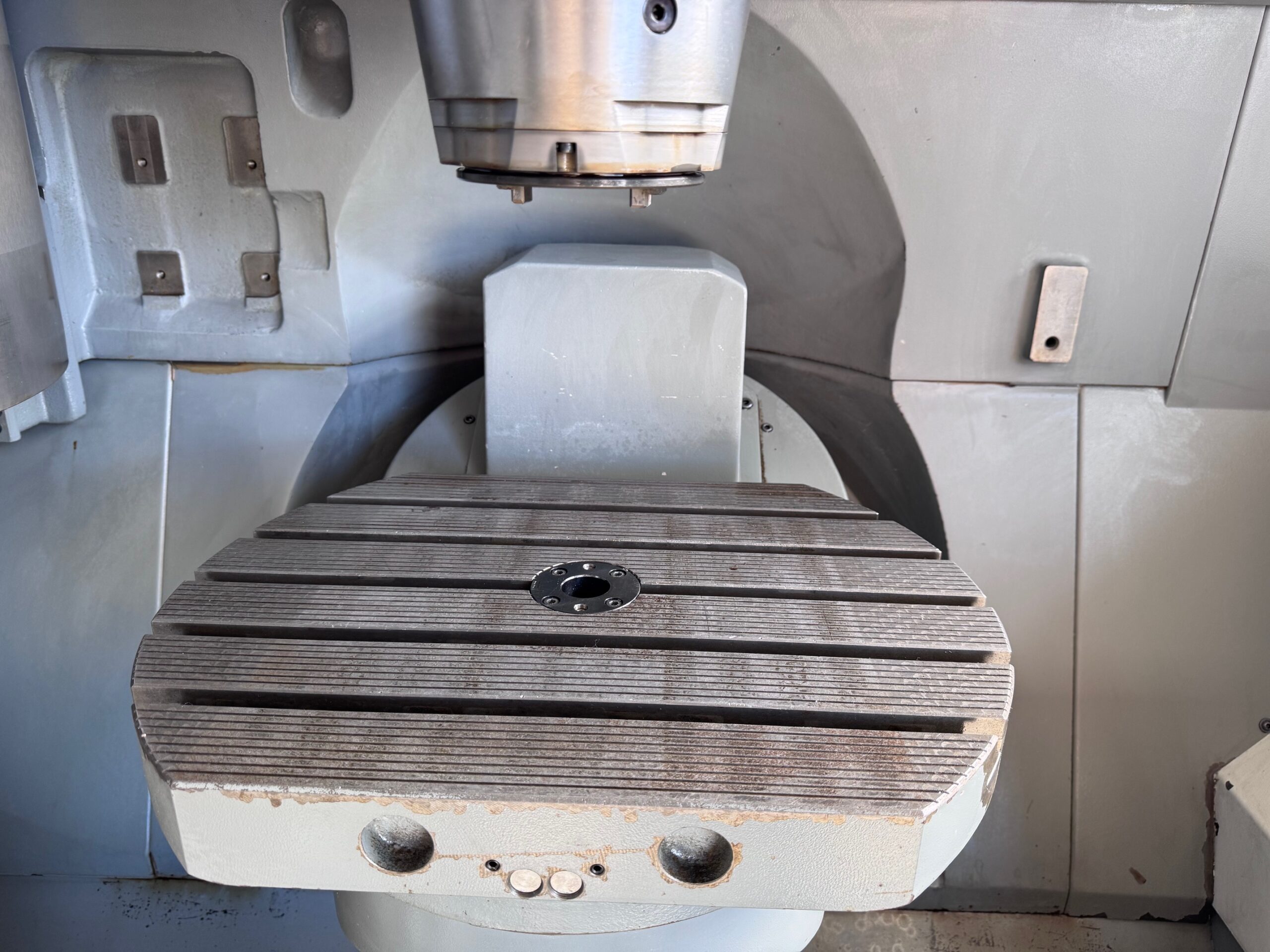

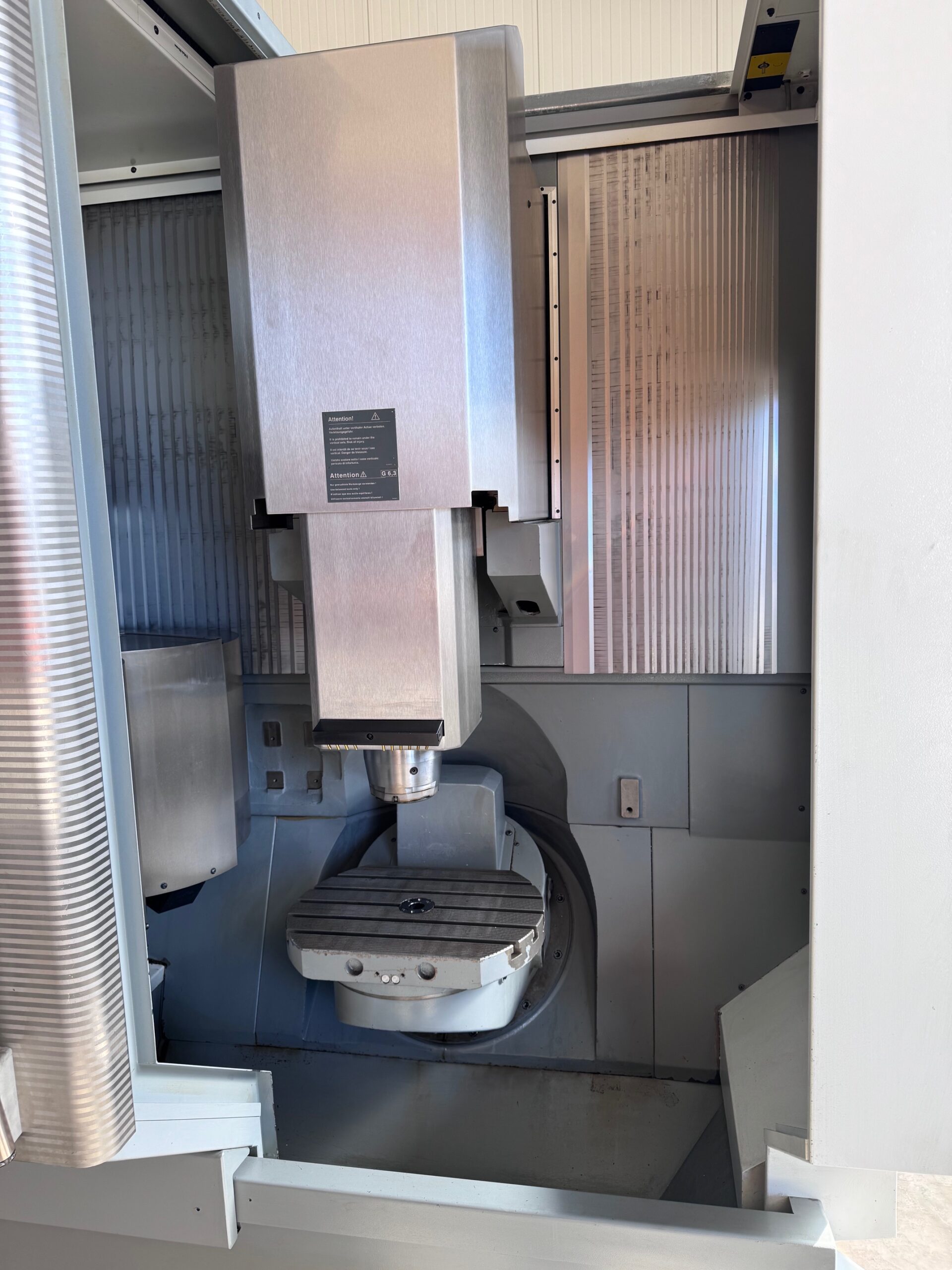

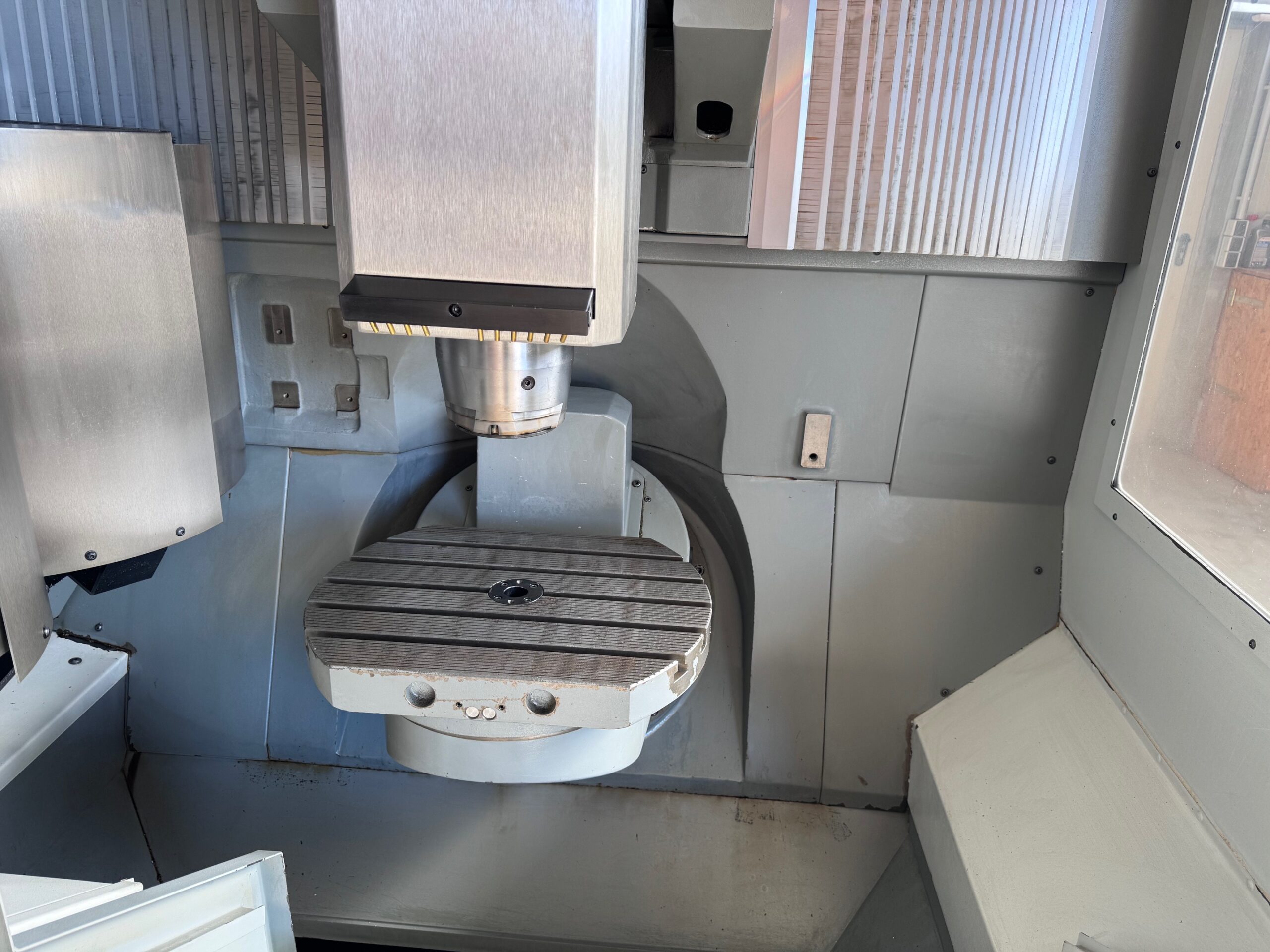

Aufspannfläche 500 x 380 mm
Zentrierbohrung 30 H6
T-Nuten – Abstand 63 – 14H7 mm
Schwenkbereich 0° / +180° (B-Achse)
Schwenkbereich 360° / 0,001° (C-Achse)
max. Tischbelastung 200 kg
Eilgang C – Achse 33 min -1
Eilgang B-Achse 26 min -1
Gesamtleistungsbedarf 38 kVA
Maschinengewicht ca. 6,0 t

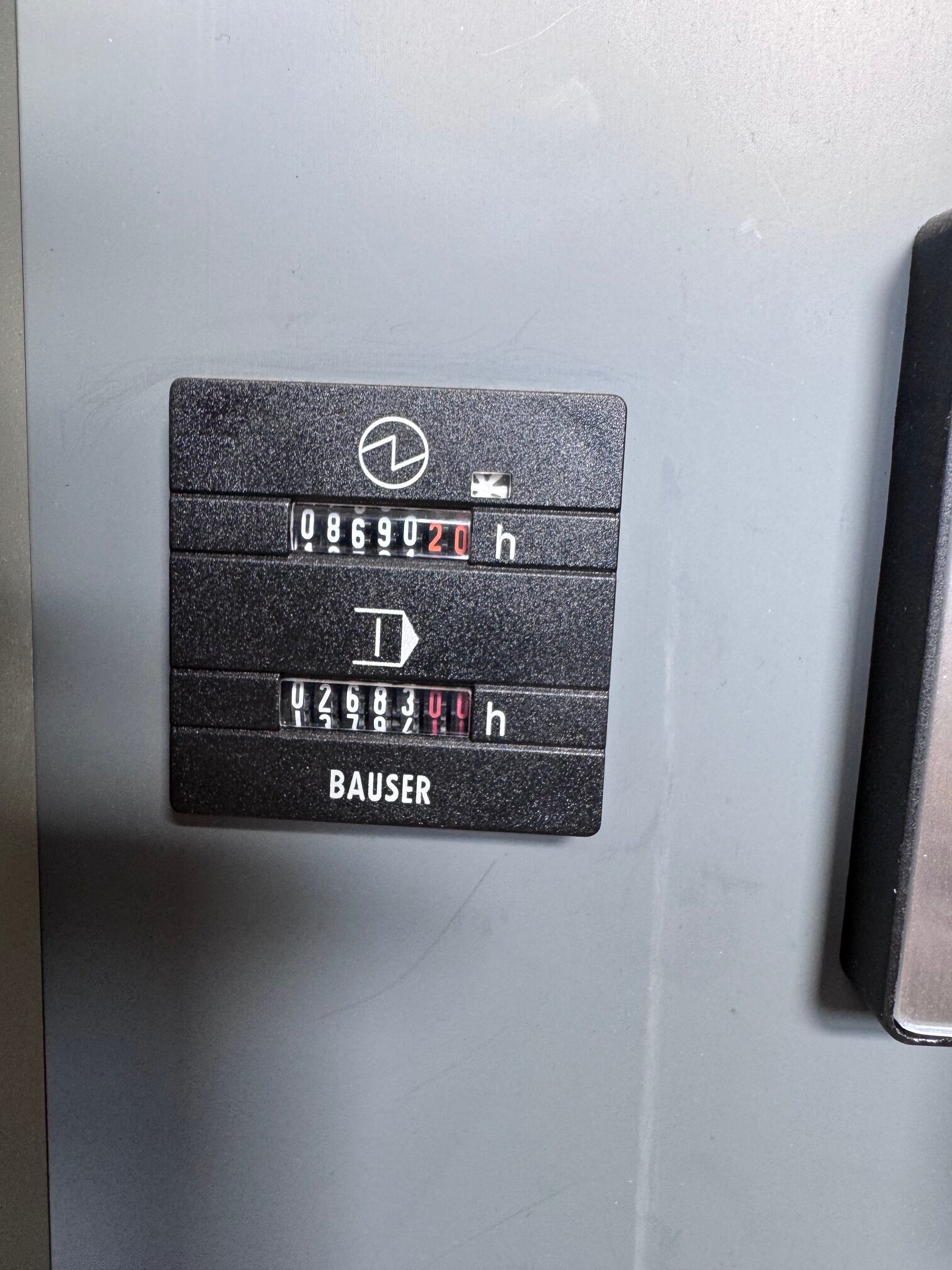

Nur 2.600 Spindelstunden
