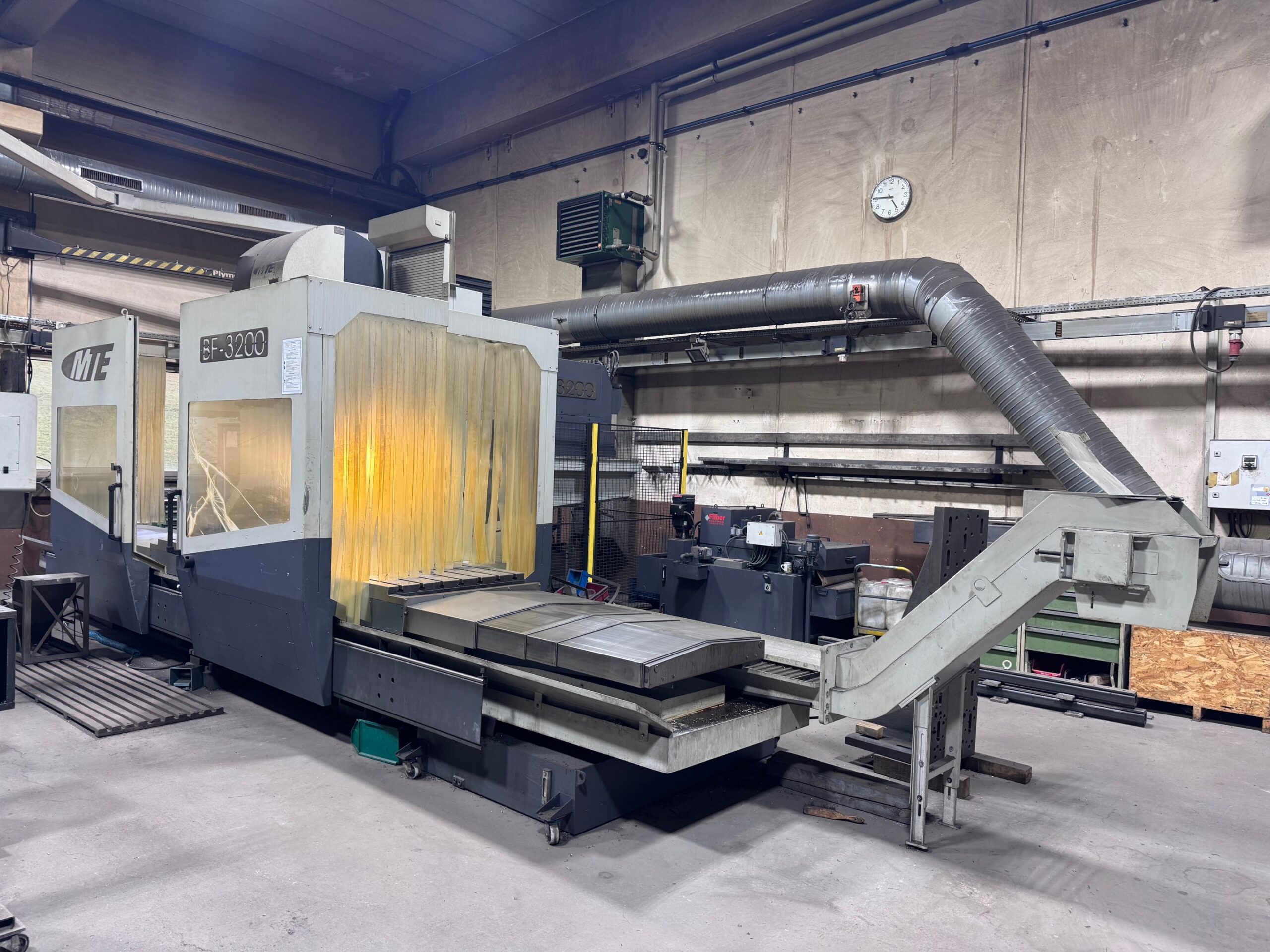

Beschreibung

Baujahr: 2018
Steuerung Heidenhain TNC 640 HSCI
Kapazitäten / Verfahrwege- X-Achse: 3.000 mm- Z-Achse: 1.500 mm Y-Achse: 1.200 mm
Aufspanntisch- Länge: 3.200 mm- Breite: 1.000 mm- Max. Transportlast: 11.000 kg
Automatischer Fräskopf- Bauweise: diagonal, schwenkbar in 2 Ebenen- Drehzahlbereich: 0 – 4.000 U/min- Teilung: 2,5° × 2,5° (Hirthverzahnung)- Werkzeugaufnahme: DIN 69871 AD (ISO 50) Big Plus- Werkzeugspannkraft: 15.000 N
Hauptspindel- Leistung: 32 kW ab 198 U/min- Drehmoment: 1.520 Nm konstant bis 198 U/min- Getriebe: 3-stufig ölgekühlt, automatische Umschaltung
Achsantriebe / Vorschübe- Eilgang max.: 15.000 mm/min- Arbeitsvorschub max.: 12.000 mm/min- Vorschubskraft max.: 25.000 N
Kugelumlaufspindeln- X: Ø63×20- Z: Ø50×20- Y: Ø50×20
Werkzeugwechsler ATC24- 24 Magazinplätze- Werkzeug Ø max.: 125 mm- Länge max.: 250 mm- Gewicht max.: 15 kg
Kühlschmiermittel-System IKZ- Innenkühlung: 20 bar- Außenkühlung: 5 bar- Haupttank: 800 Liter- Transfertank: 150 Liter- Hochdruckpumpe: 25 l/min
Späneförderer- Bauform Scharnierband, Auswurf rechts- Breite: 250 mm
Maschinengewicht- ca. 20.000 k
Maschine ein: 10.720 Stunden
Spindel: 2.947 Stunden
