Beschreibung

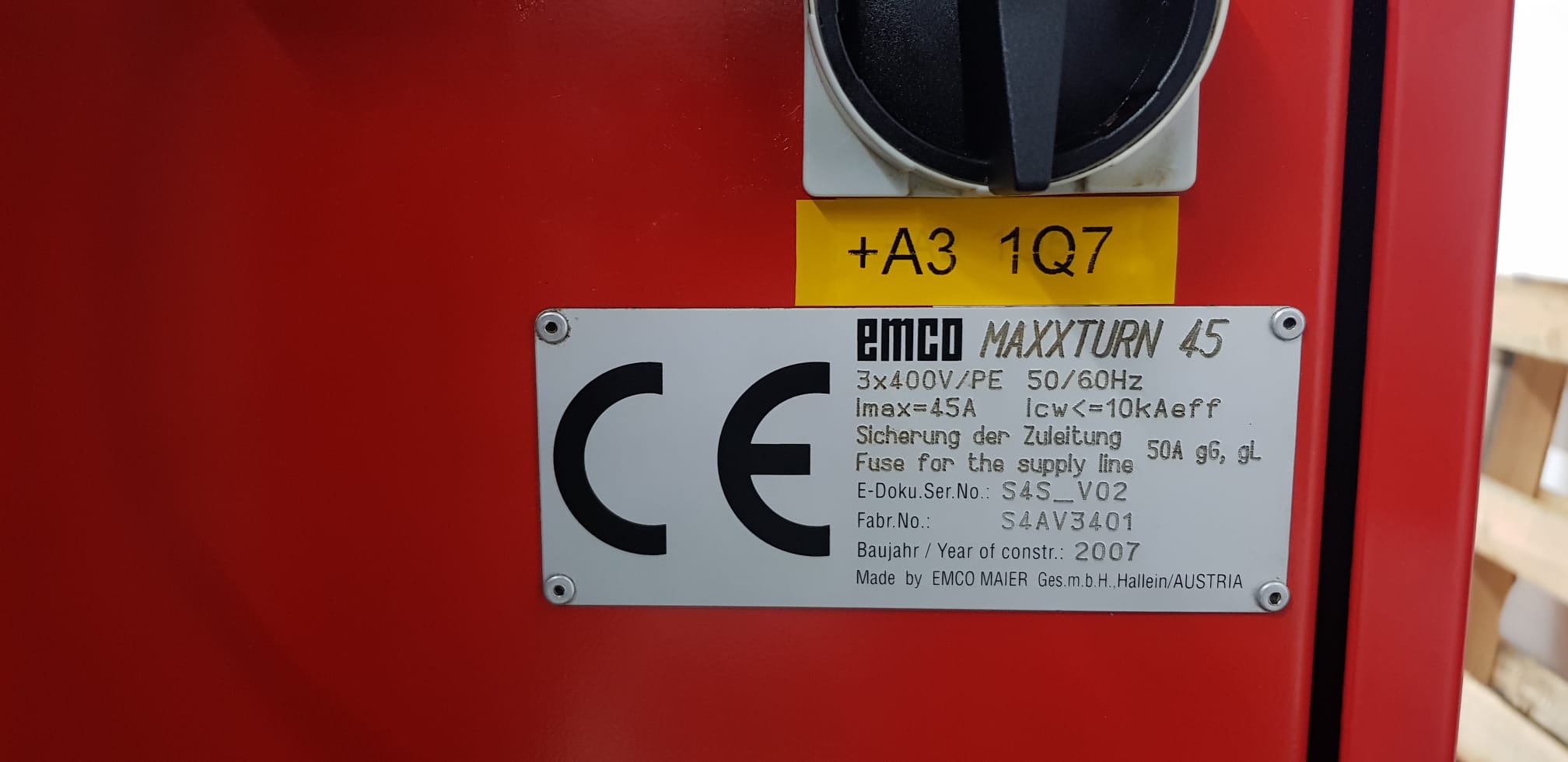

• Baujahr: 2007

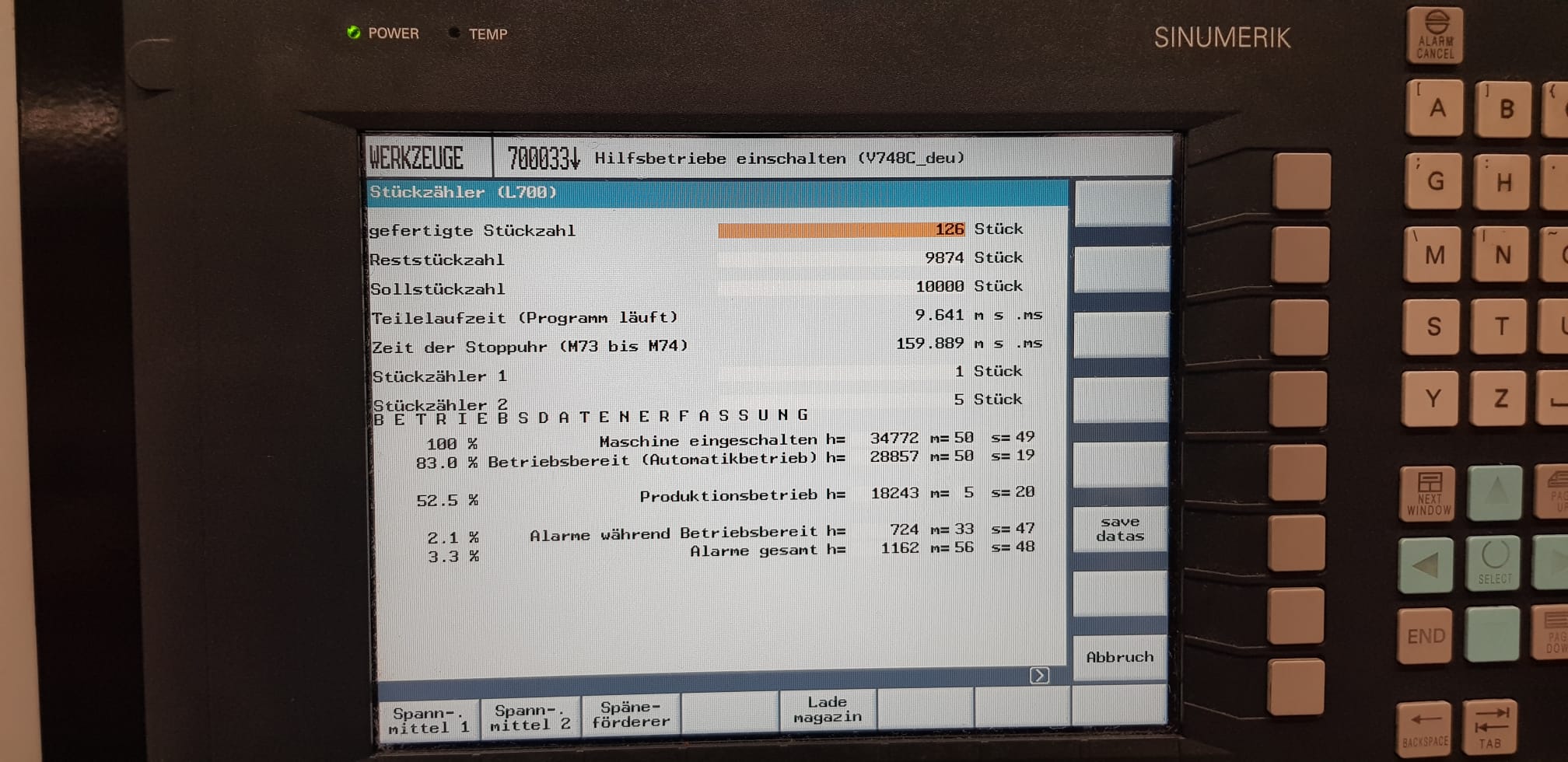

• Steuerung: Siemens 840D (Shopturn)

• Max. Stangendurchlass: Ø 45 mm

• Max. Drehdurchmesser: Ø 300 mm

• Umlaufdurchmesser über Bett: Ø 430 mm

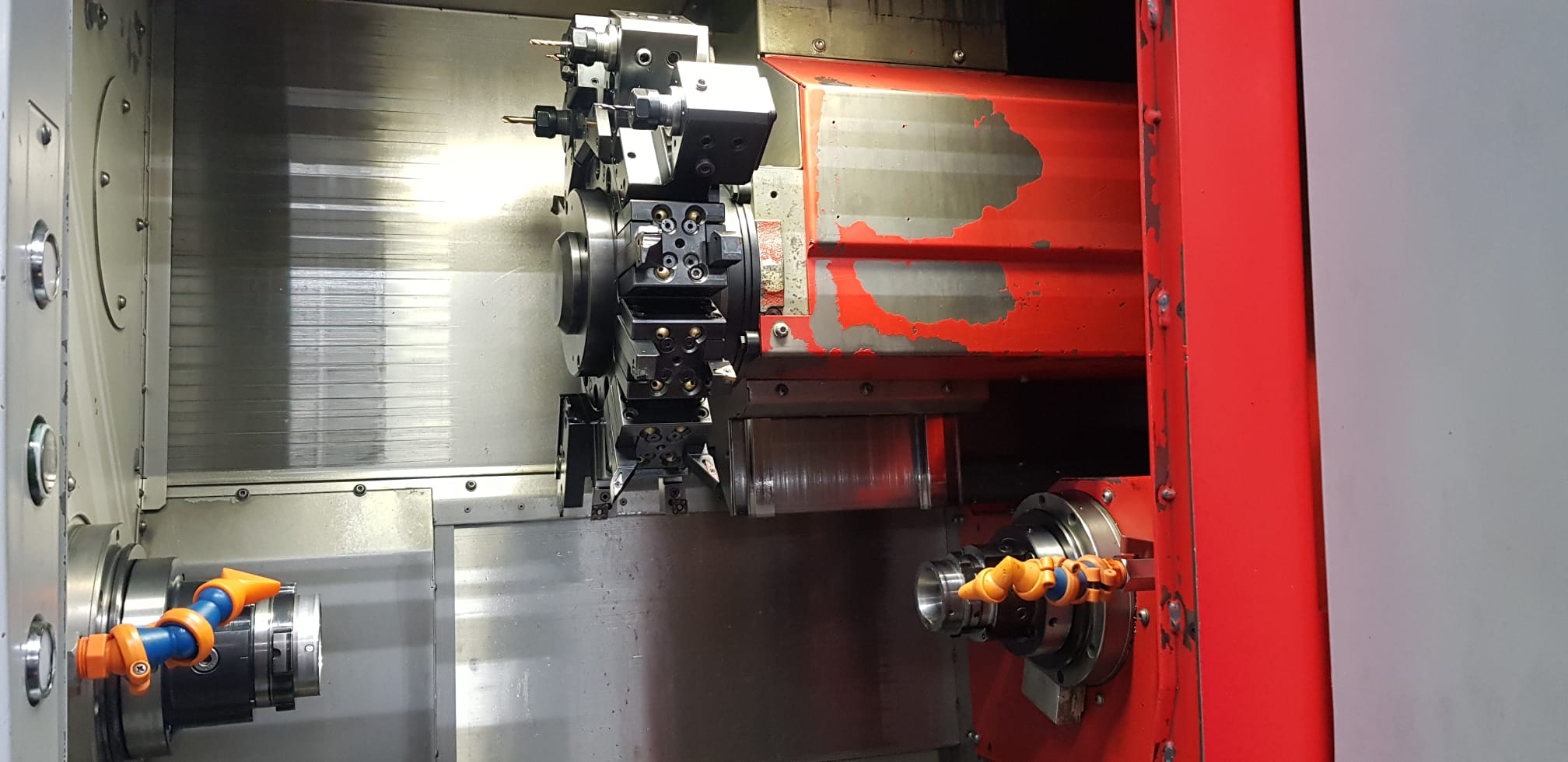

• Haupt-/Gegenspindel-Abstand: 720 mm

• Verfahrwege: X 160 mm / Z 510 mm / Y +40 / −30 mm

• Schnellgang: X/Y/Z 24 / 10 / 30 m/min

Spindeln

• Drehzahl Hauptspindel: 0–7000 min⁻¹

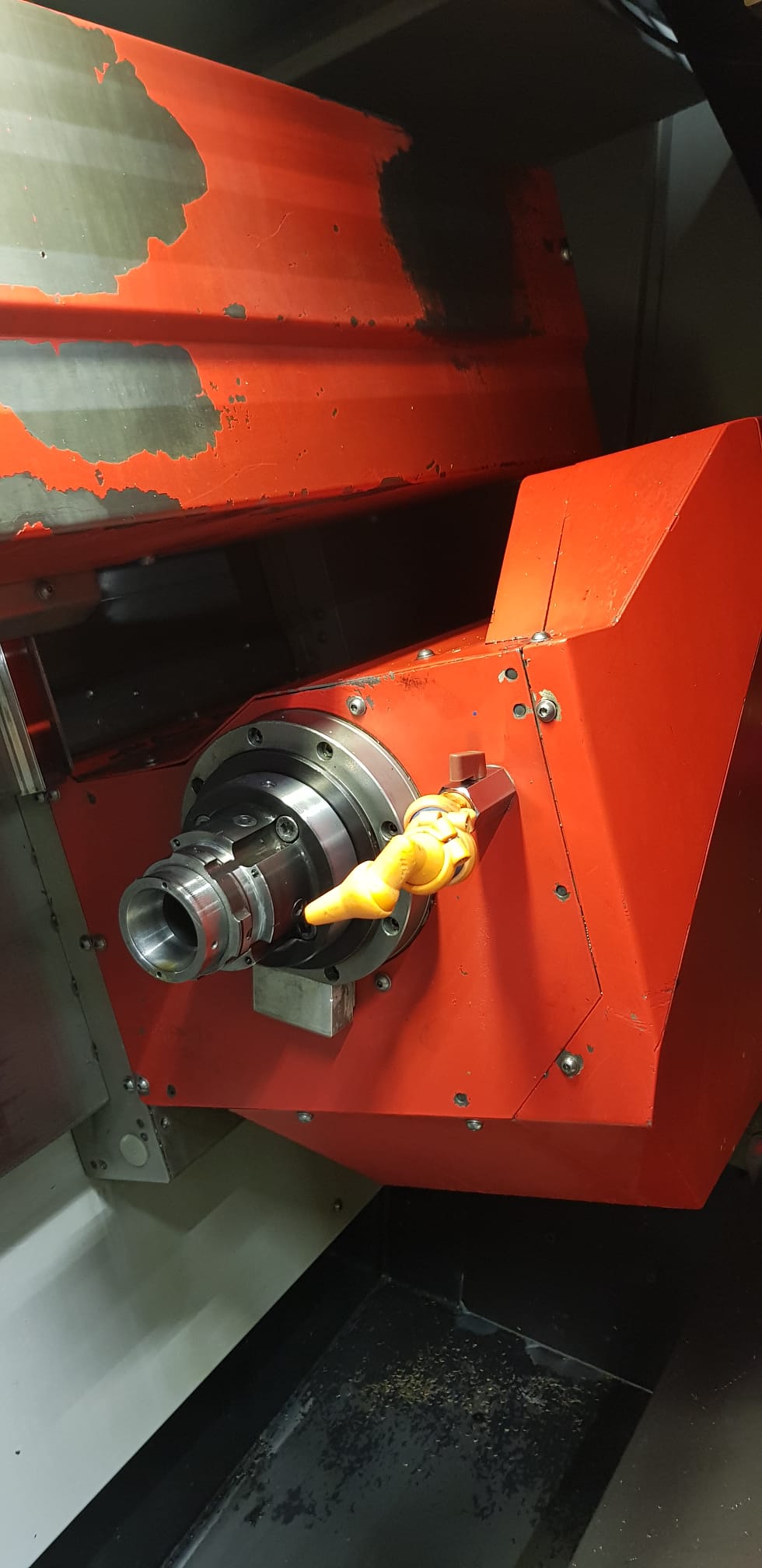

• Drehzahl Gegenspindel: 0–7000 min⁻¹

• Antriebsleistung: Hauptspindel 15 kW / Gegenspindel 15 kW

• Max. Drehmoment (an der Spindel): 100 Nm (Haupt- und Gegenspindel)

• Spindelbohrung: Ø 53 mm

Revolver / Werkzeuge

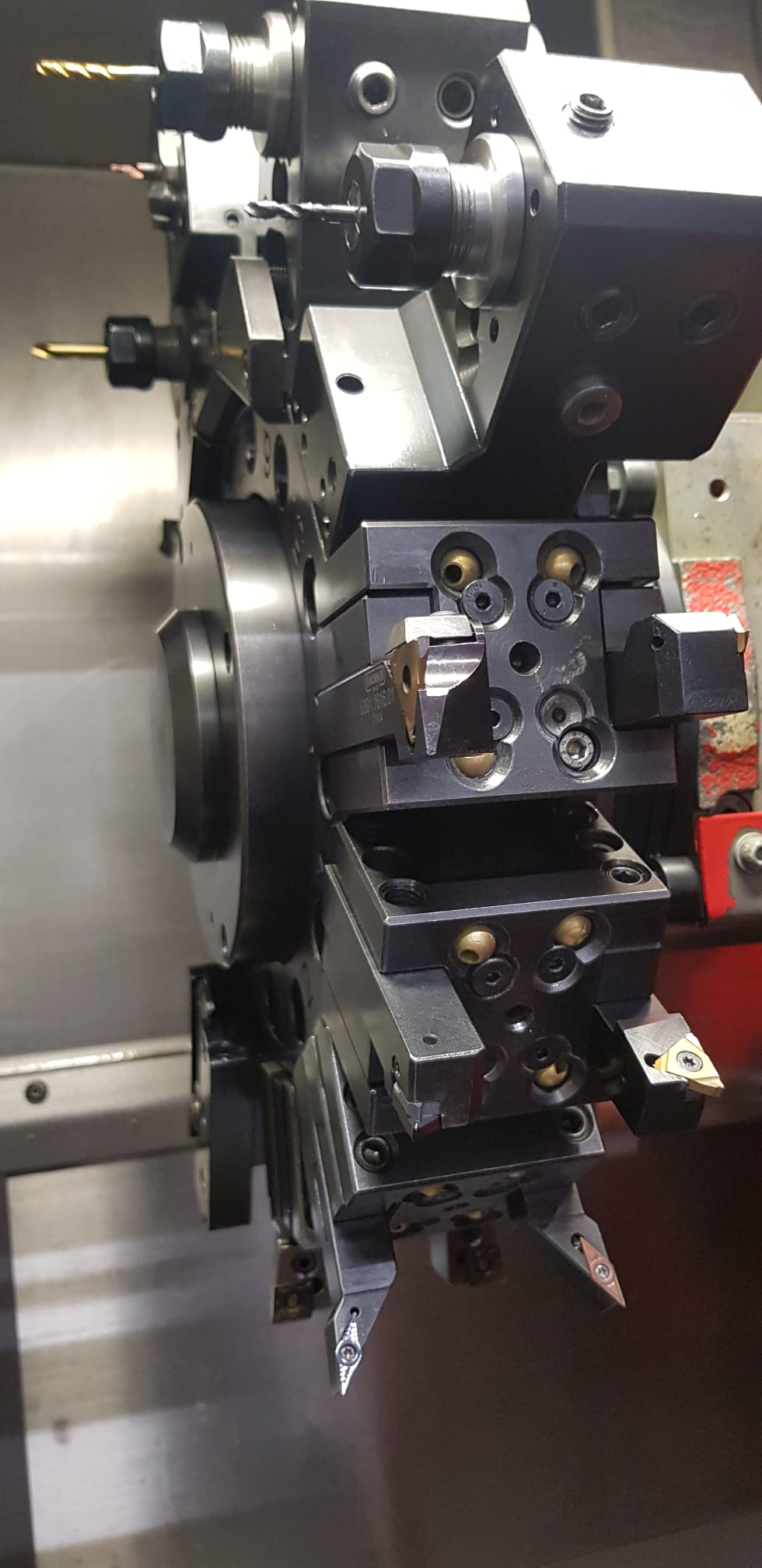

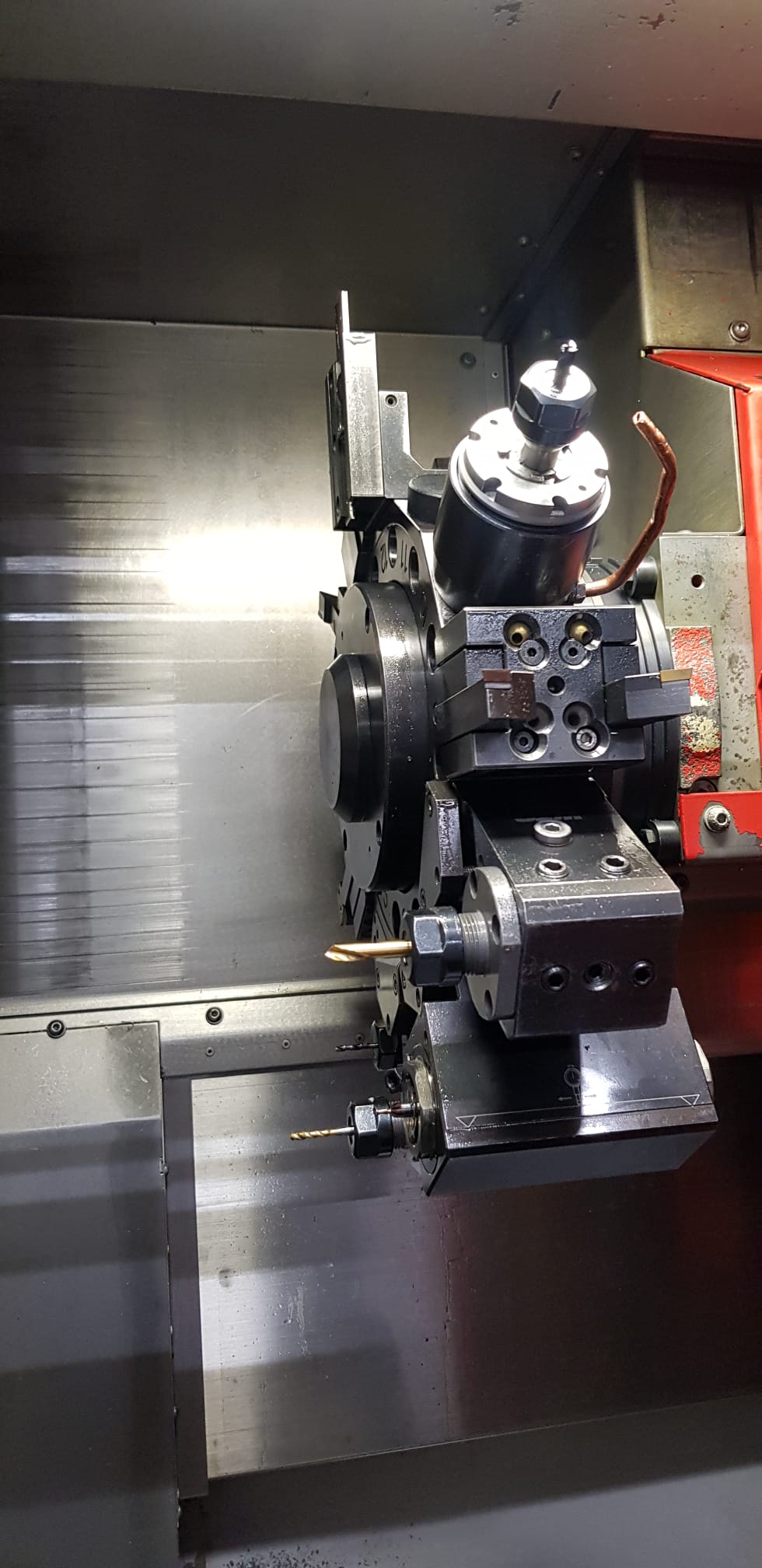

• Werkzeugrevolver: 12 Positionen, VDI 25

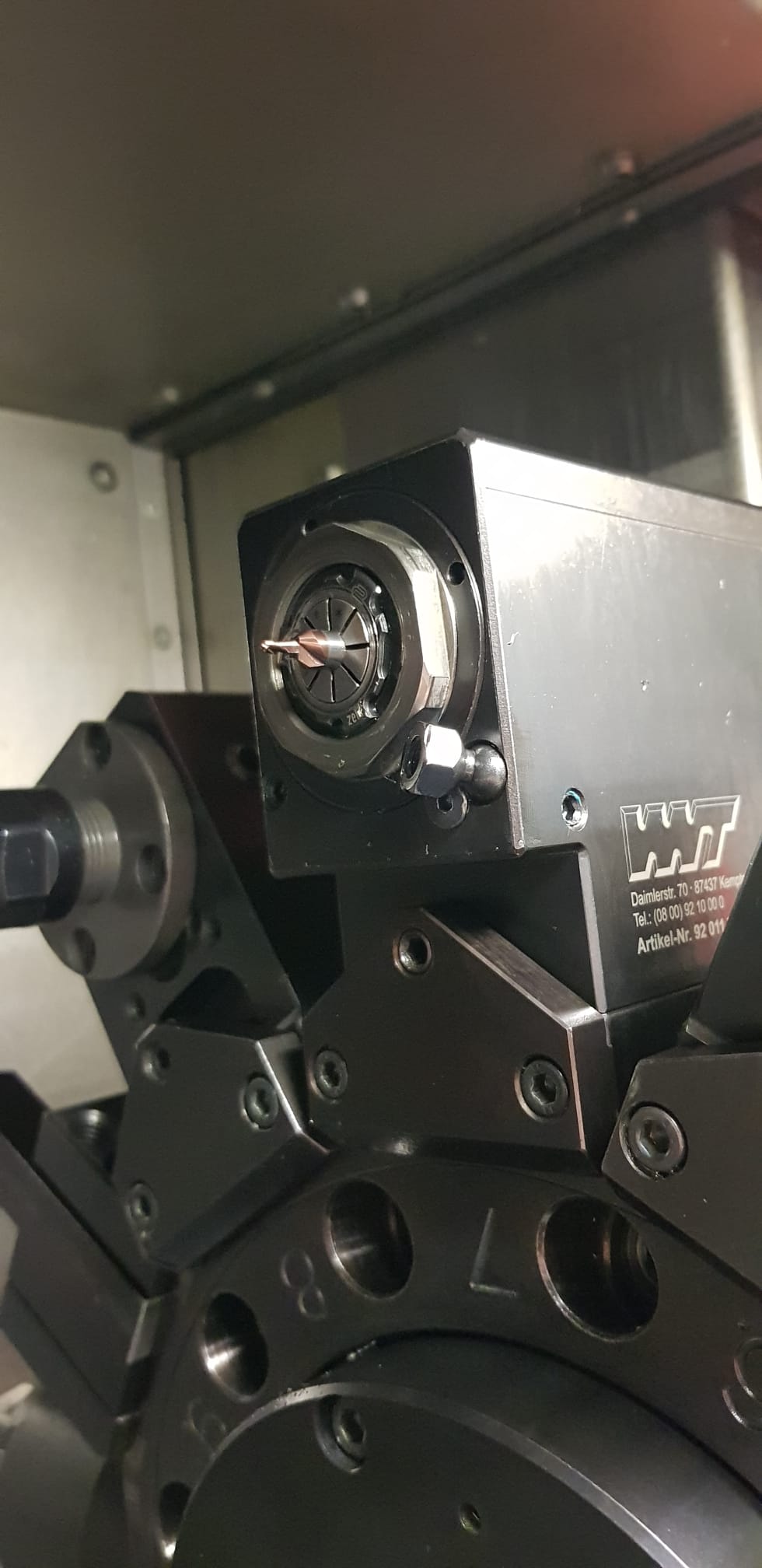

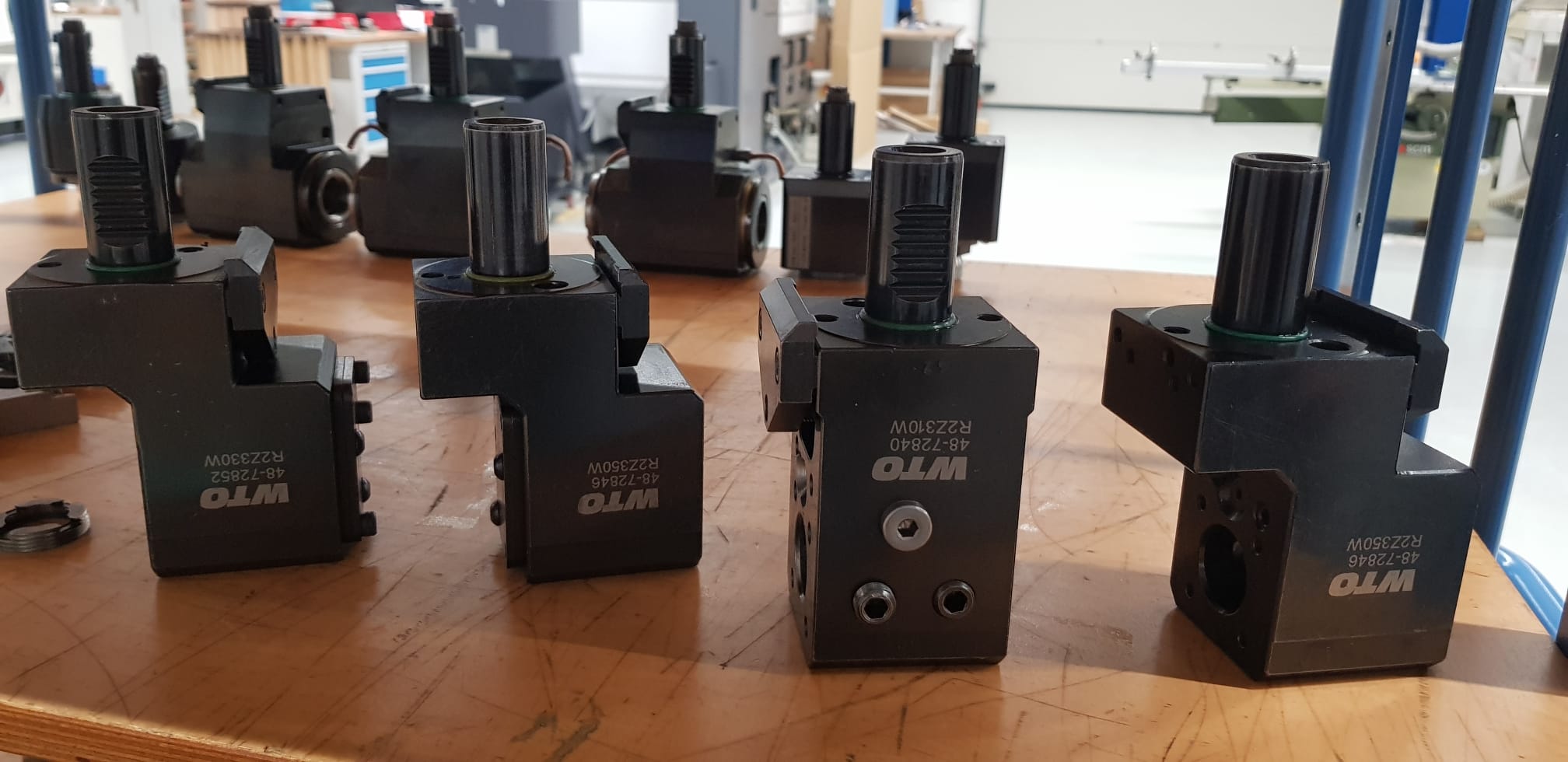

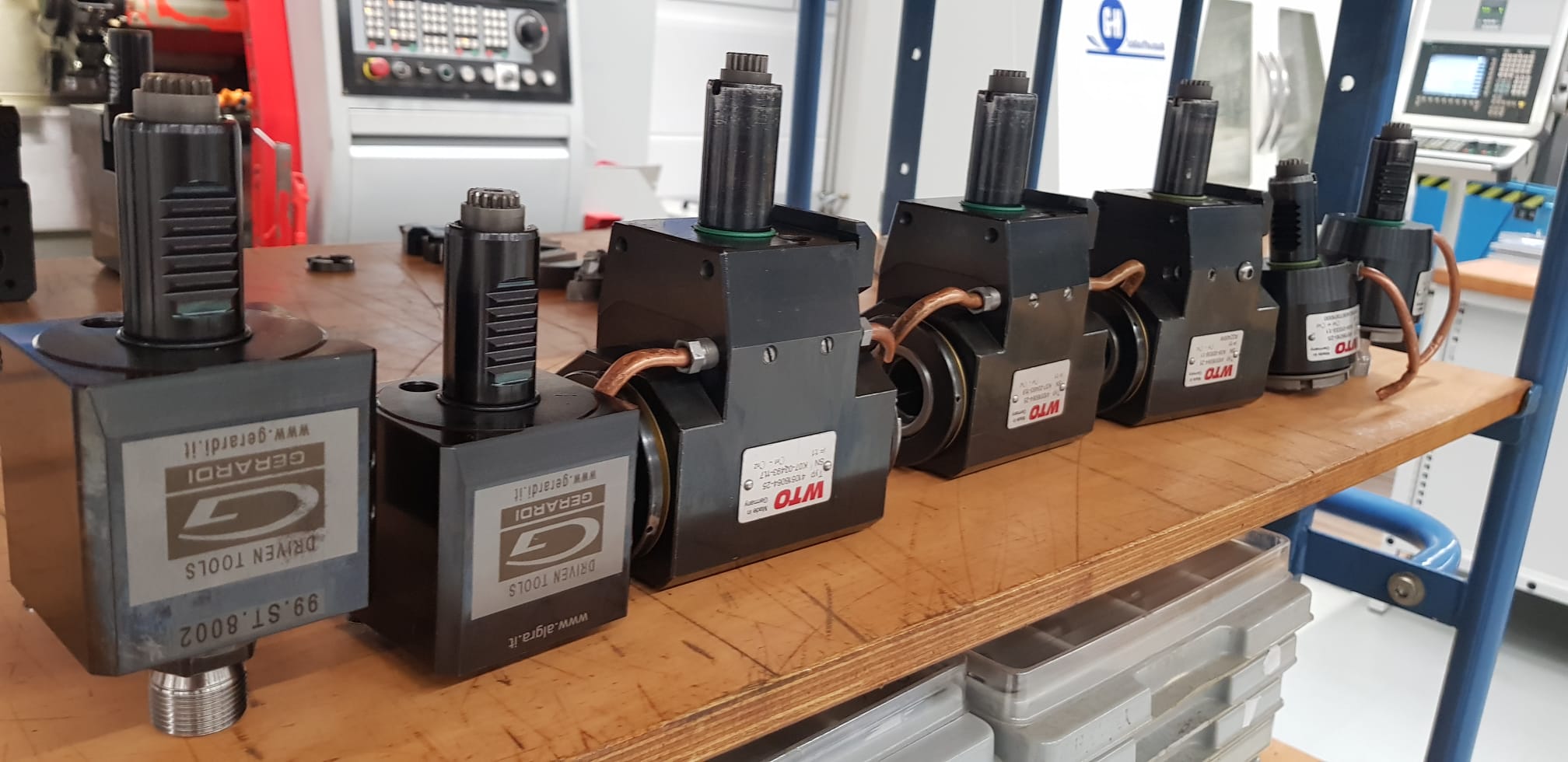

• Angetriebene Werkzeuge: 12, Drehzahl 0–8000 min⁻¹, Leistung 4 kW, Drehmoment 16 Nm

• Quadratischer Werkzeugquerschnitt: 16×16 mm, Bohrstangen: Ø 25 mm

C-Achse

• Auflösung: 0,001°

• Eilgang (C-Achse): 1000 rpm

• Spindel-Indexierung (Scheibenbremse): 0,01°

Medien / Aufstellung

• Kühlmitteltank: 250 l

• Anschlussleistung: 38 kVA

• Druckluft: 6 bar

• Abmessungen (ohne Späneförderer, L×T): 2662 × 1790 mm, Gesamthöhe 2080 mm

• Maschinengewicht: ca. 4000 kg
