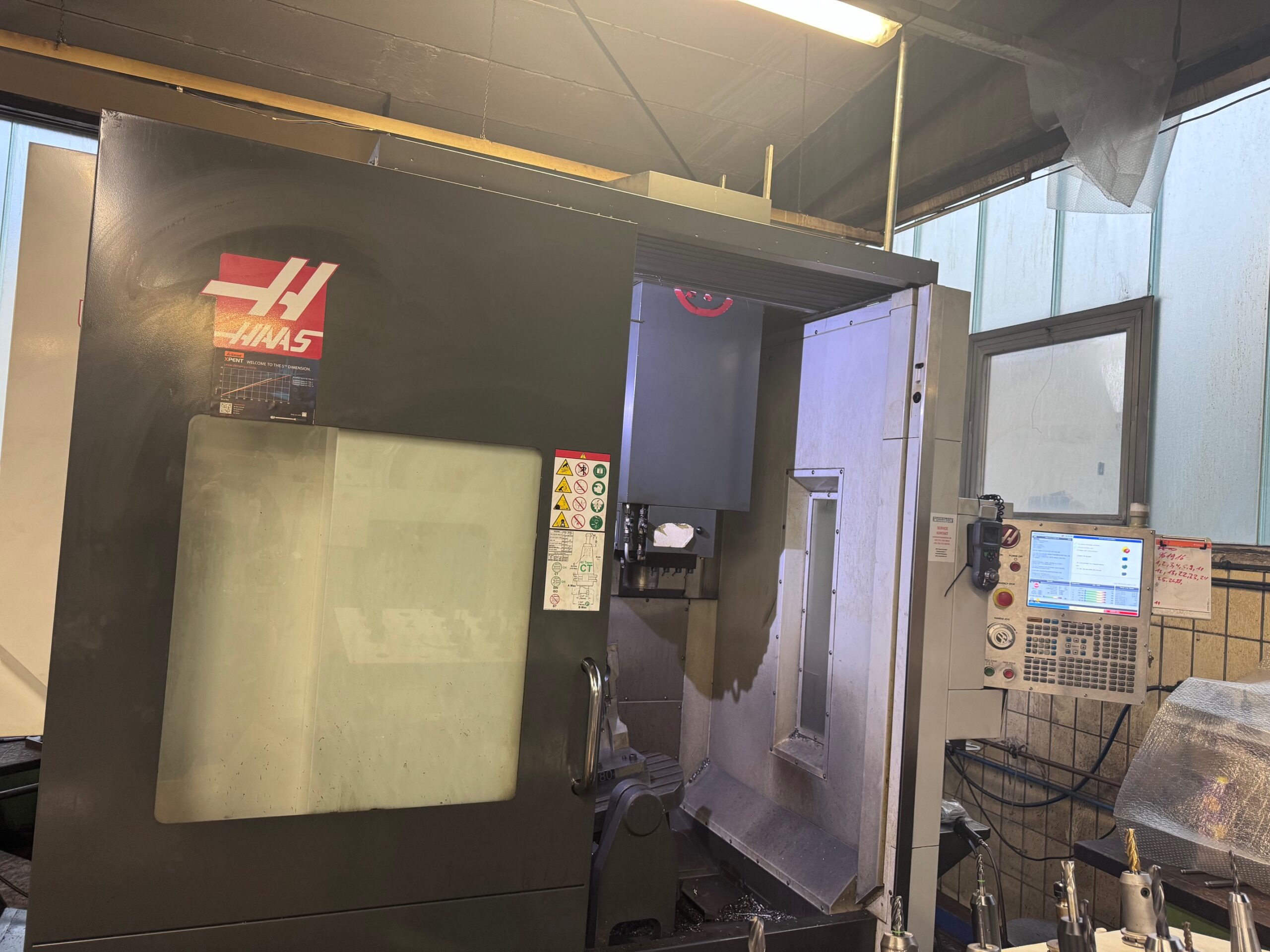

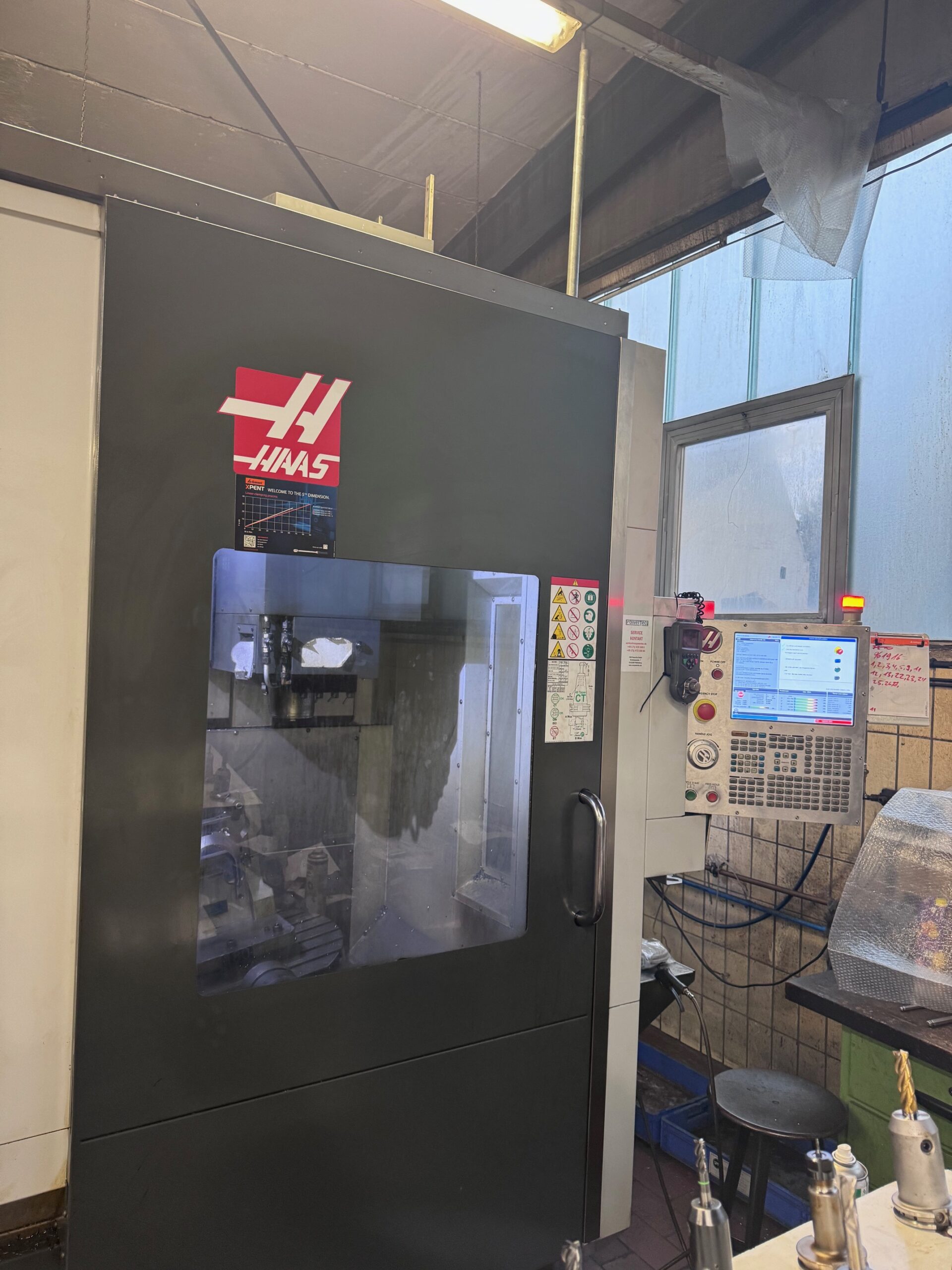

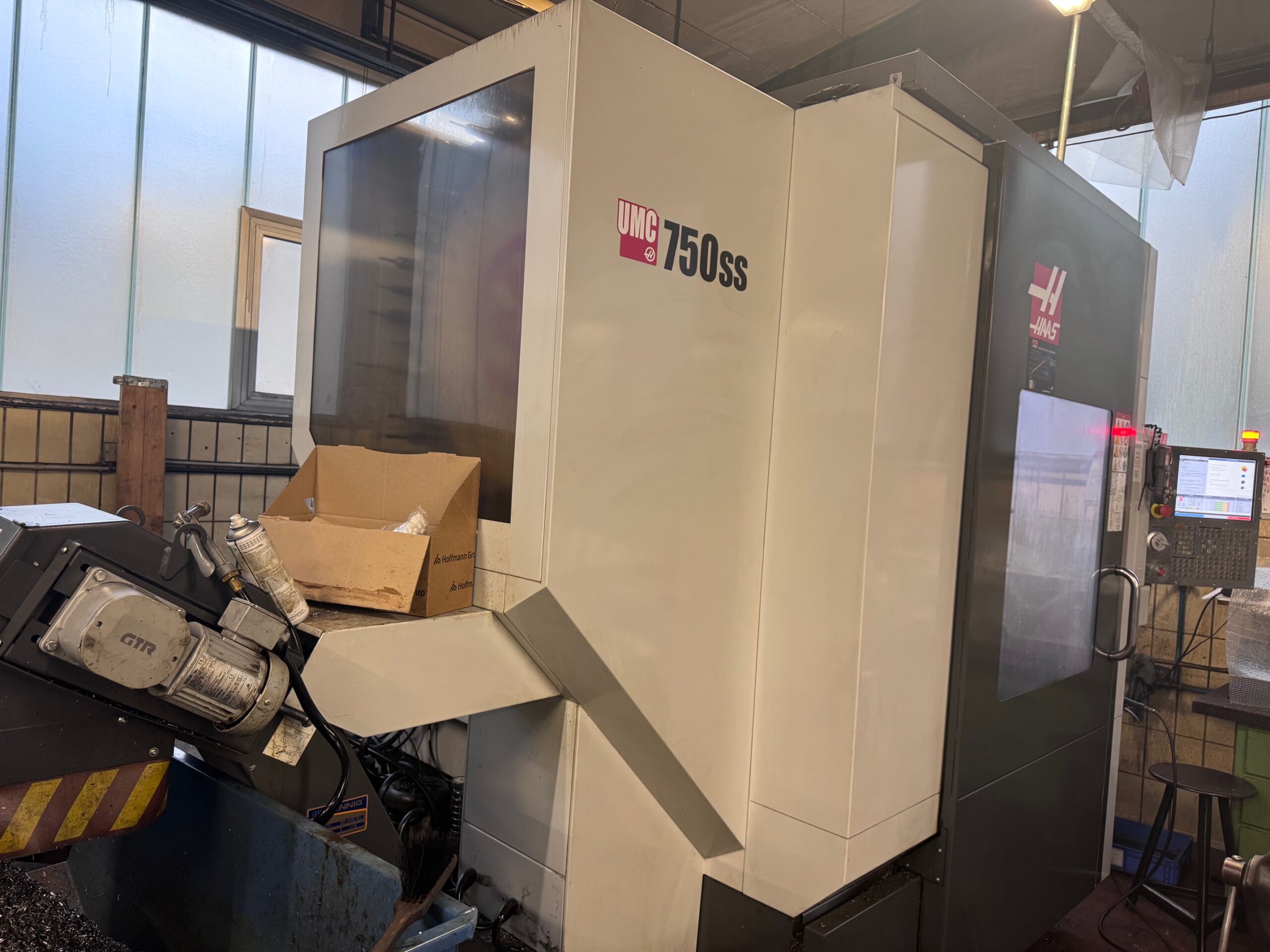

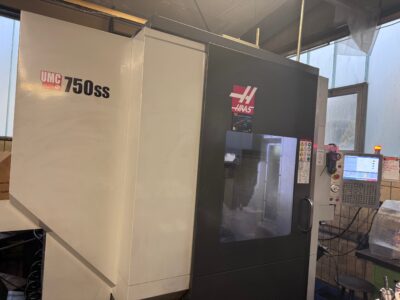

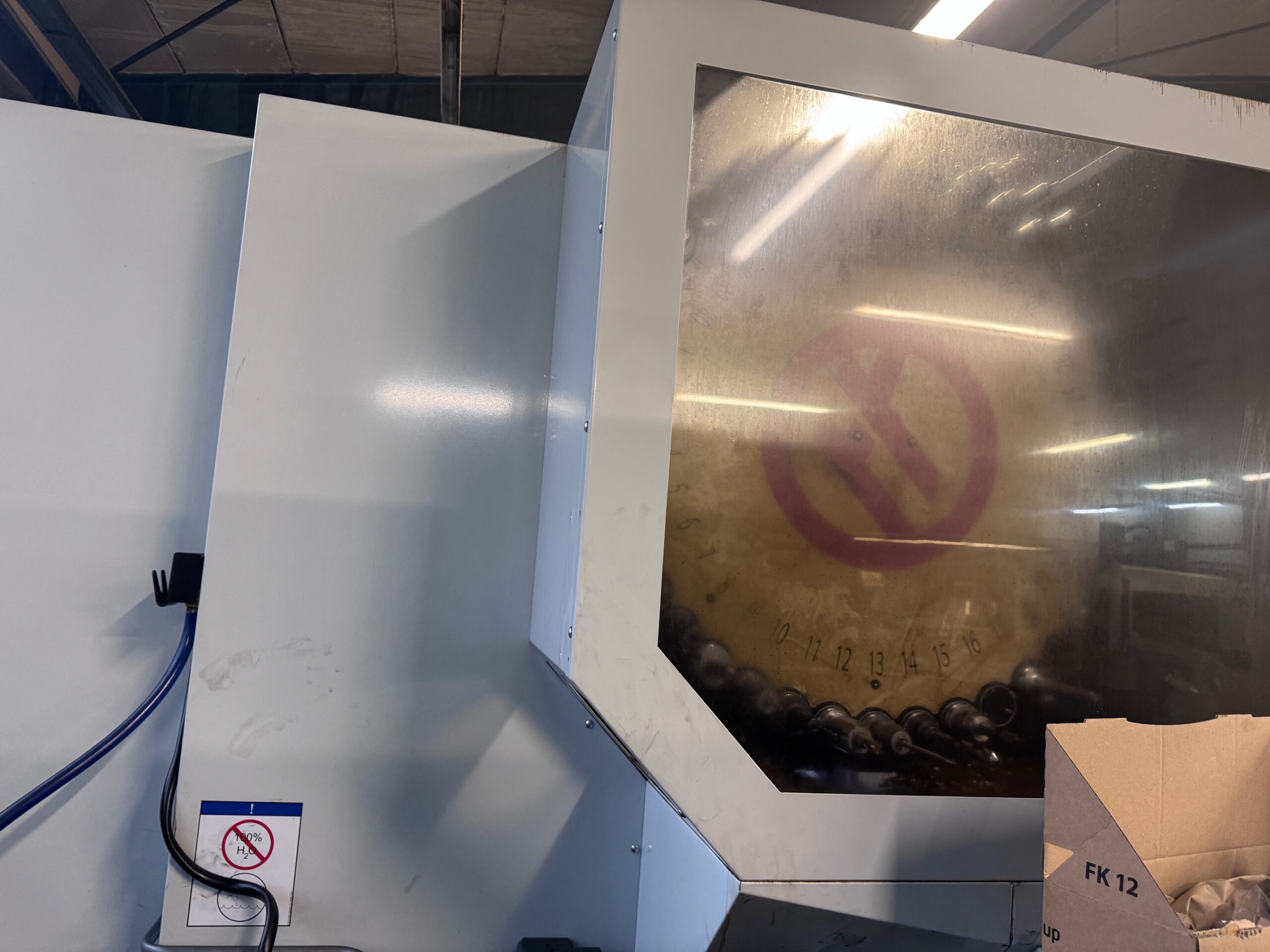

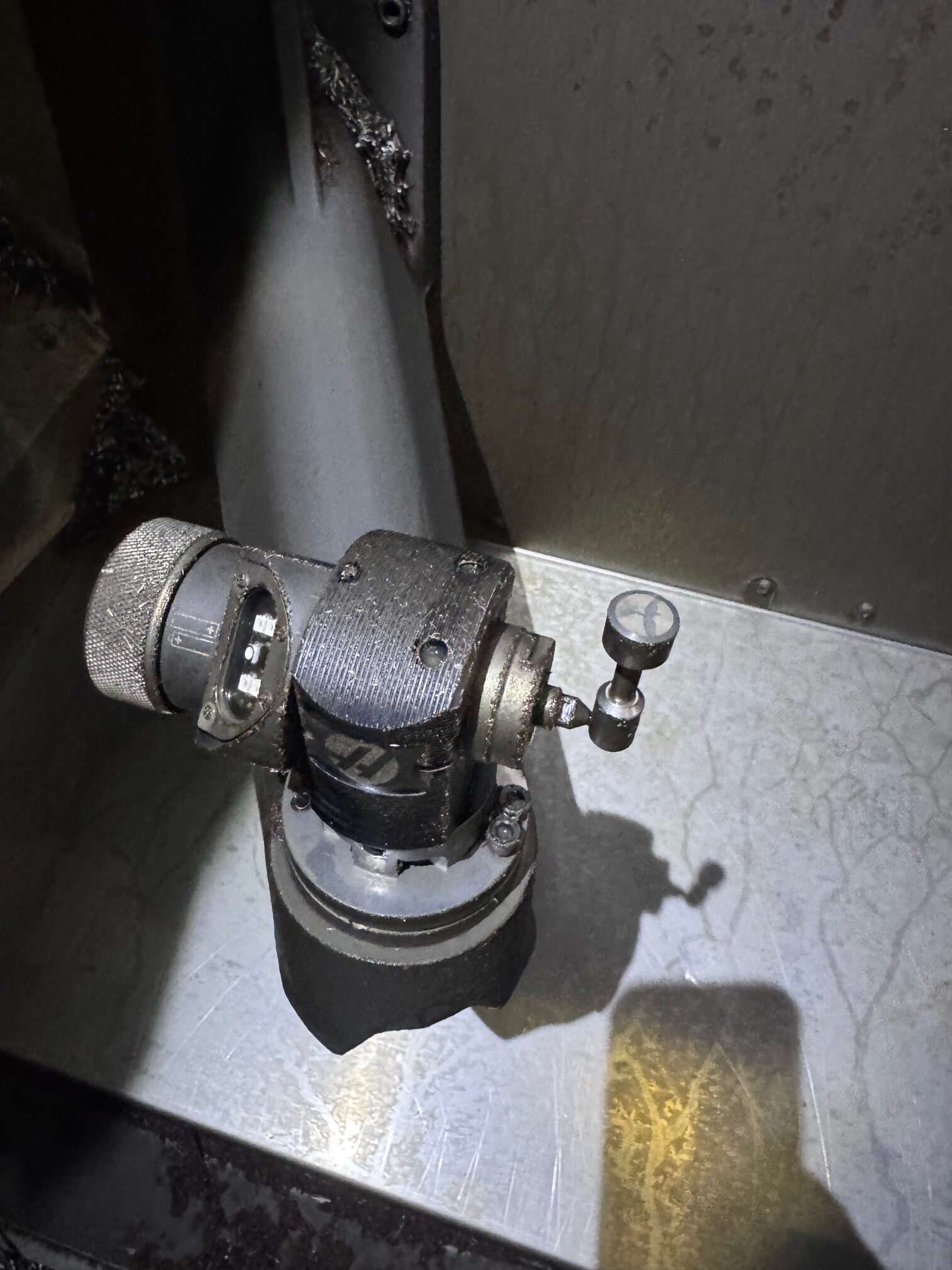

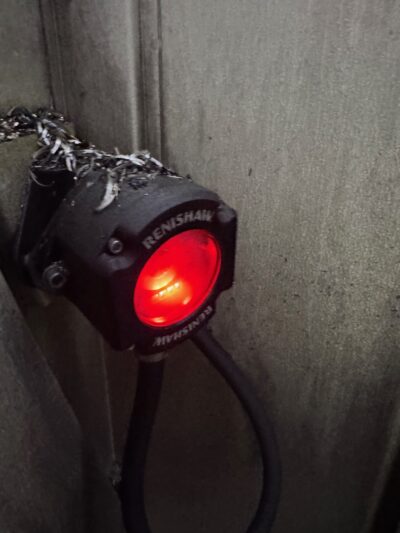

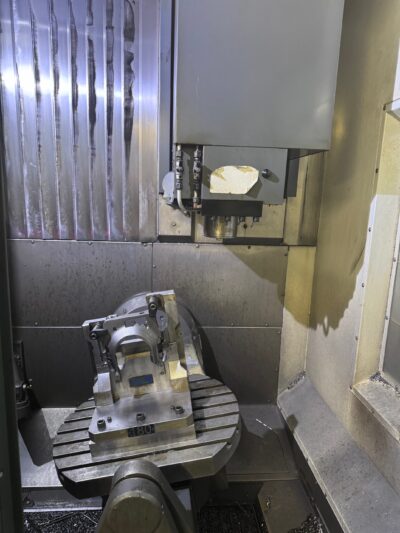

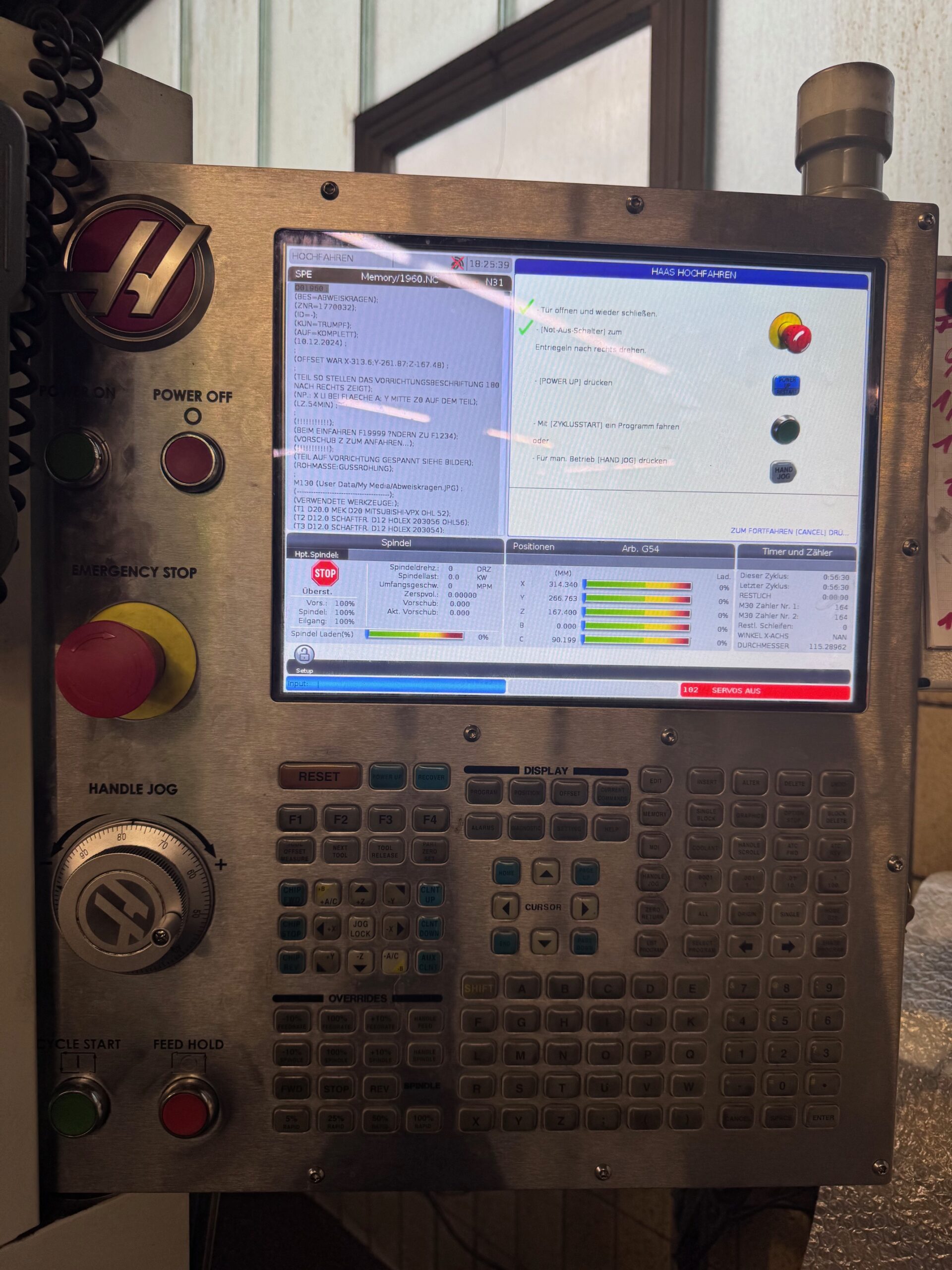

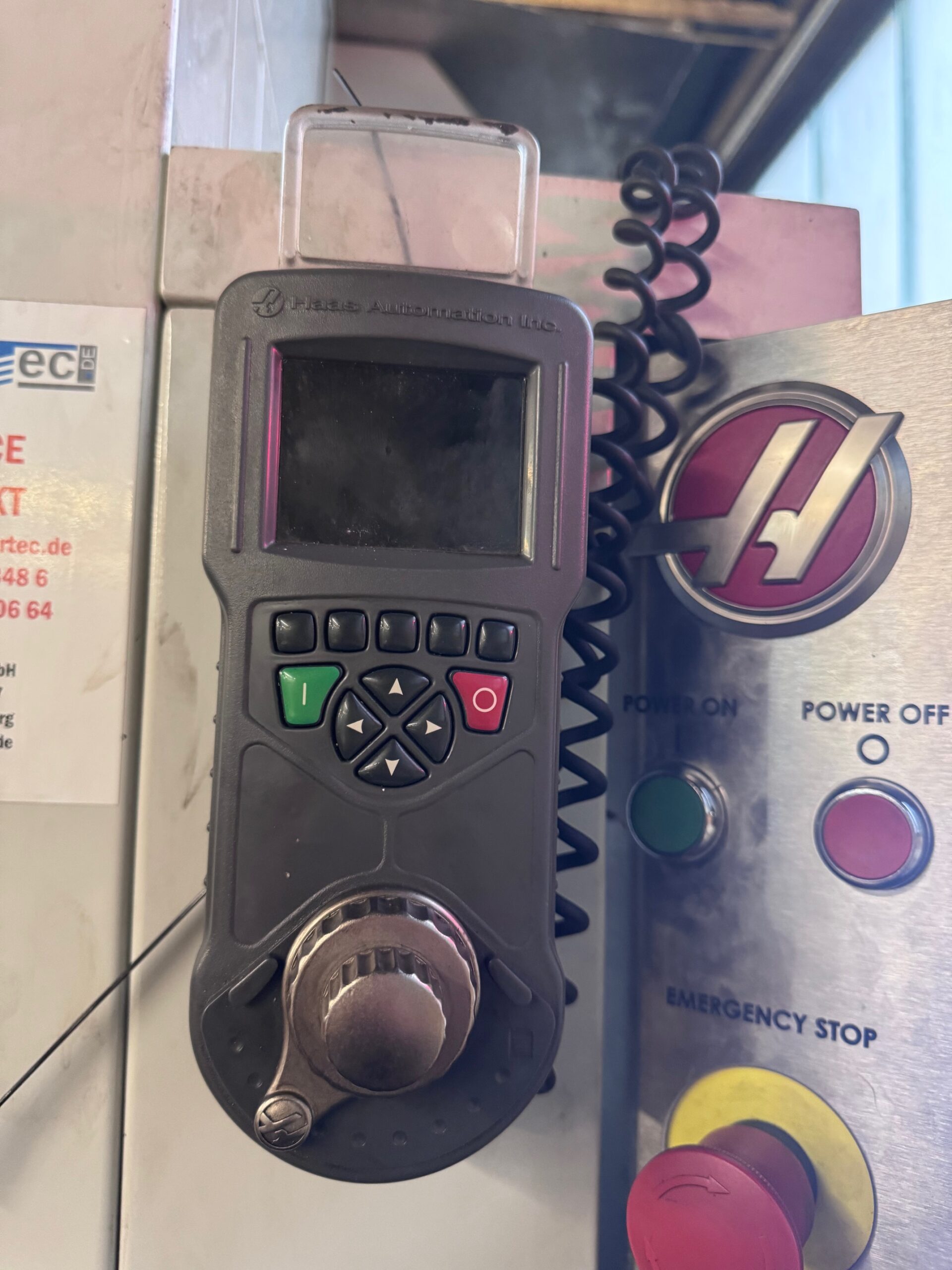

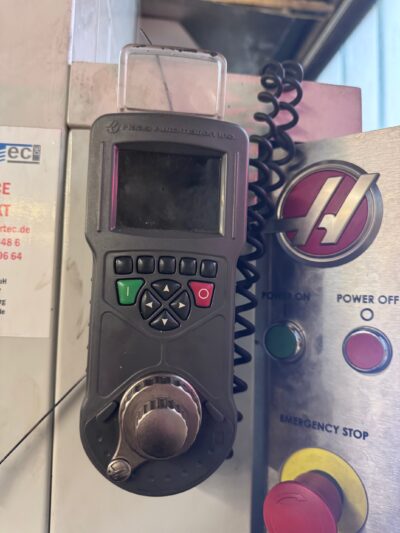

Universal Bearbeitungszentrum UMC 750SS
Beschreibung
Baujahr: 2016
| METRIC | ||
|---|---|---|
| X-Achse | 30.00 in | 762 mm |
| Y-Achse | 20.00 in | 508 mm |
| Z-Achse | 20.00 in | 508 mm |
| Spindelnase zu Spannfläche (~ max.) | 24.0 in | 610 mm |
| Spindelnase zu Spannfläche (~ min.) | 4.0 in | 102 mm |

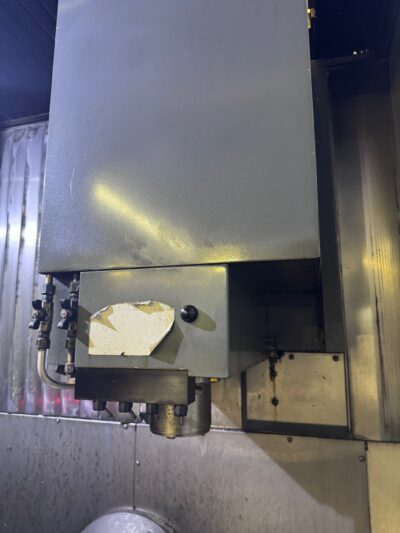

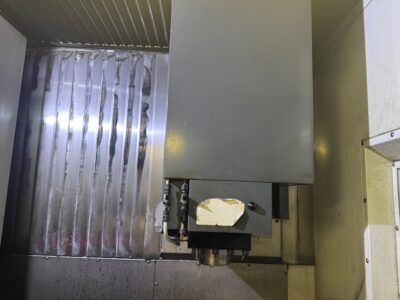

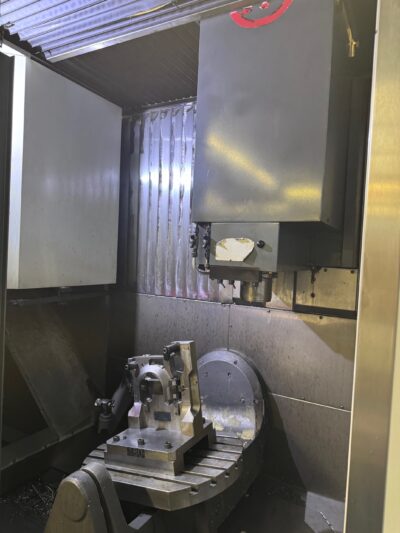

| Spindle | S.A.E | METRIC |
|---|---|---|
| Max. Nennleistung | 30.0 hp | 22.4 kW |
| Max. Geschwindigkeit | 12000 rpm | 12000 rpm |
| Max. Drehmoment | 90.0 ft-lbf @ 2000 rpm | 122.0 Nm @ 2000 rpm |
| Antriebssystem | Inline Direct-Drive | Inline Direct-Drive |
| Kegel | CT40 | BT40 | HSK-A63 | CT40 | BT40 | HSK-A63 |
| Lagerschmierung | Air / Oil Injection | Air / Oil Injection |
| Kühlung | Liquid Cooled | Liquid Cooled |
| B-Achse – Schwenkwinkel | S.A.E | METRIC |
|---|---|---|
| Reise | 120 ° to 35- ° | 120 ° to 35- ° |
| Max. Geschwindigkeit | 170 °/sec | 170 °/sec |
| Torque (Continuous) | 2240 ft-lbf | 3037 Nm |
| Bremsmoment | 2000 ft-lbf | 2712 Nm |
| C Axis – Rotation | S.A.E | METRIC |
|---|---|---|
| Reise | 360 ° | 360 ° |
| Max. Geschwindigkeit | 179 °/sec | 179 °/sec |
| Torque (Continuous) | 1854 ft-lbf | 2514 Nm |
| Bremsmoment | 900 ft-lbf | 1220 Nm |
| Max. Umlauf-Durchmesser des Werkstücks | 27.0 in | 686 mm |

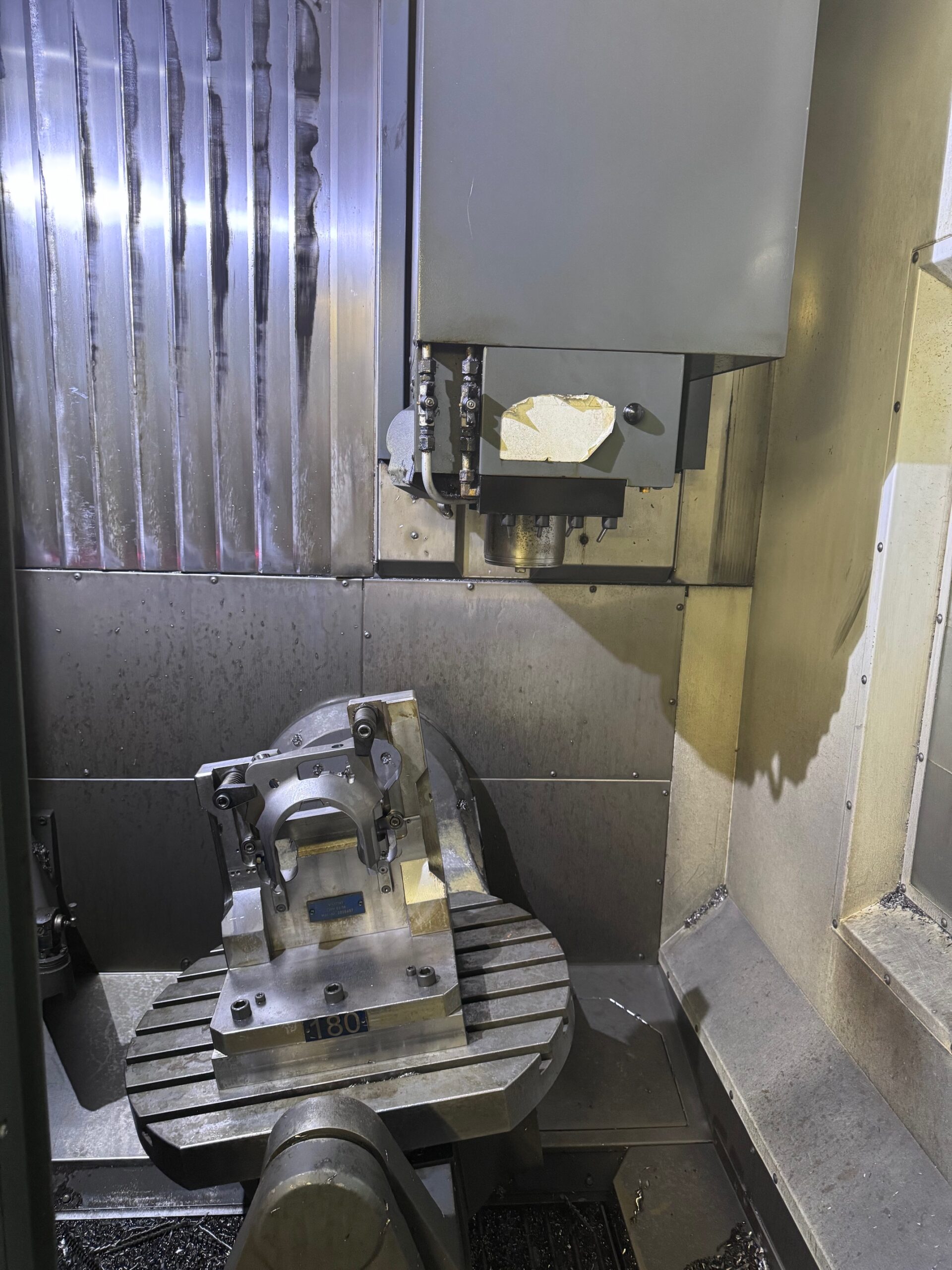

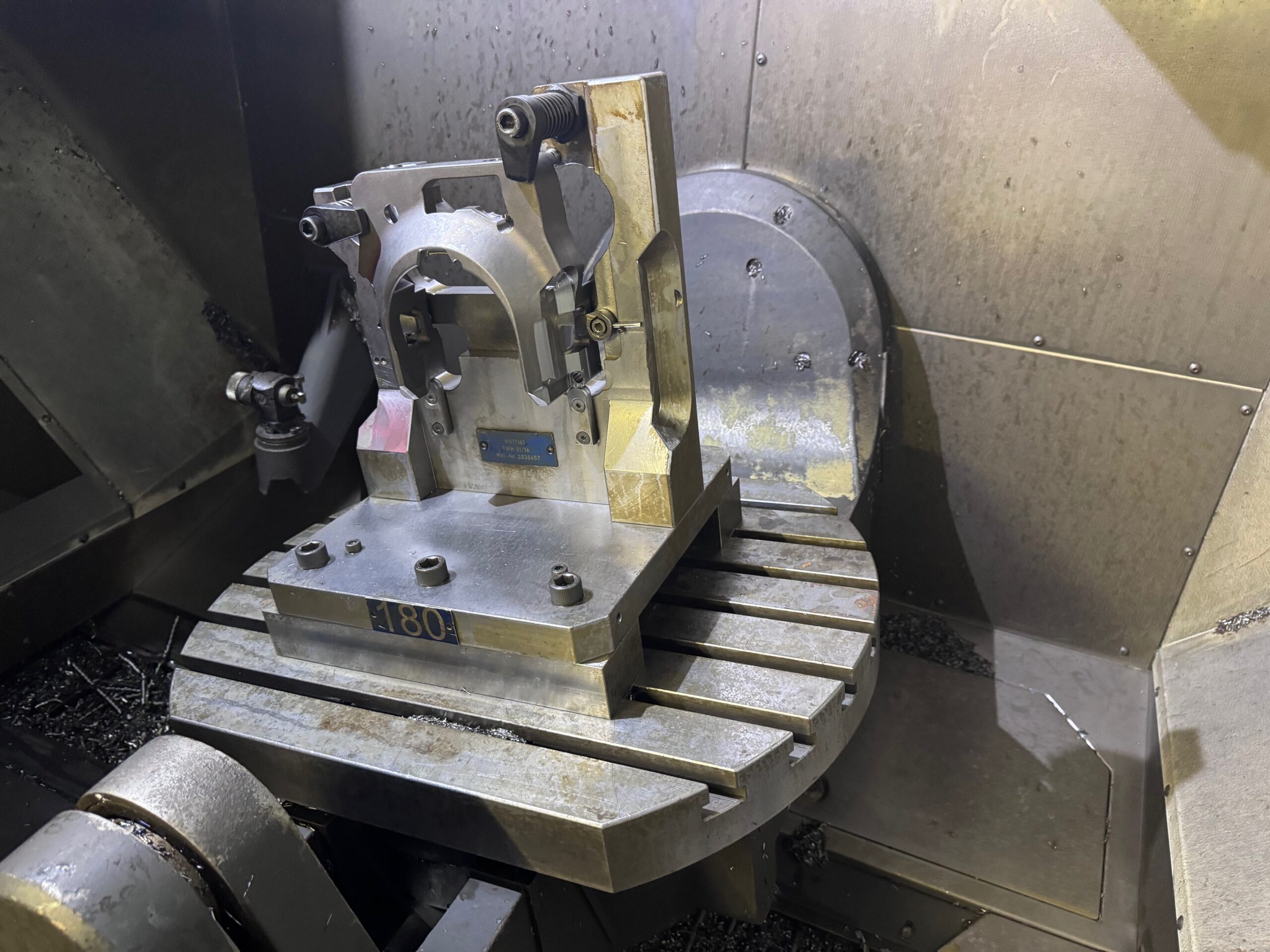

| Platter | S.A.E | METRIC |
|---|---|---|
| Spannflächendurchmesser | 19.70 in | 500 mm |
| Max. Tragfähigkeit auf Spannfläche | 660 lb | 300.0 kg |
| Max Weight on Platter w/Pallet Pool | 200 lb | 90.7 kg |
| Breite der T-Nuten | 0.626 in to 0.630 in | 15.90 mm to 16.00 mm |
| Anzahl der T-Nuten in Grundausstattung | 7 | 7 |
| Mittenabstand der T-Nuten | 2.48 in | 63 mm |
| Feedrates | S.A.E | METRIC |
|---|---|---|
| Max. Vorschub für Zerspanen | 650 ipm | 16.5 m/min |
| Eilgänge an X | 1200 ipm | 30.5 m/min |
| Eilgänge auf Y | 1200 ipm | 30.5 m/min |
| Eilgänge an Z | 1200 ipm | 30.5 m/min |
| Axis Motors | S.A.E | METRIC |
|---|---|---|
| Max. Schubkraft X | 2750 lbf | 12233 N |
| Max. Schubkraft Y | 2750 lbf | 12233 N |
| Max. Schubkraft Z | 3400 lbf | 15124 N |
| Tool Changer | S.A.E | METRIC |
|---|---|---|
| Typ | SMTC | SMTC |
| Tragfähigkeit | 40+1 | 40+1 |
| Max. Werkzeugdurchmesser (voll) | 2.5 in | 64 mm |
| Max. Werkzeugdurchmesser (Nebenplätze leer) | 5.0 in | 127 mm |
| Max. Werkzeuglänge (von Konuslinie) | 12 in | 305 mm |
| Max. Werkzeuggewicht | 12.0 lb | 5.4 kg |
| Werkzeug-zu-Werkzeug (Durchschnitt) | 1.80 s | 1.80 s |
| Span-zu-Span (Durchschnitt) | 2.40 s | 2.40 s |
| Allgemeine Angaben | S.A.E | METRIC |
|---|---|---|
| Fassungsvermögen des Kühlmitteltanks | 55 gal | 208 L |
| Air Requirements | S.A.E | METRIC |
|---|---|---|
| Air Required† | 4 scfm @ 100 psi | 113 L/min @ 6.9 bar |
| Inline-Druckluftschlauch | 3/8 in | 3/8 in |
| Kupplungsglied (Luft) | 3/8 in | 3/8 in |
| Min. Luftdruck | 80 psi | 5.5 bar |

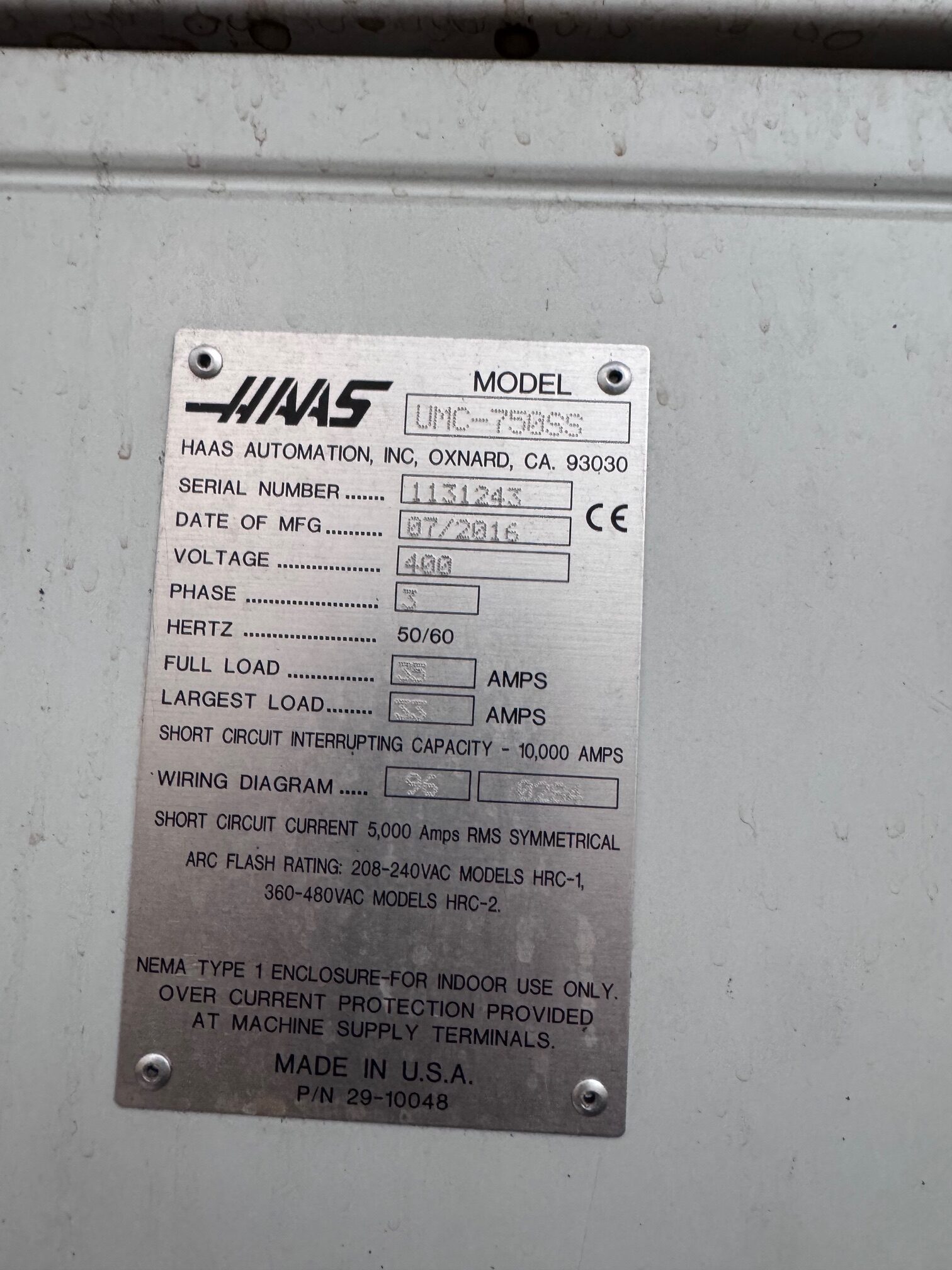

| Electrical Specification | S.A.E | METRIC |
|---|---|---|
| Spindeldrehzahl | 15000 rpm | 15000 rpm |
| Antriebssystem | Inline Direct-Drive | Inline Direct-Drive |
| Spindelleistung | 30.0 hp | 22.4 kW |
| Eingangsspannung AC (dreiphasig) – Schwach | 220 VAC | 220 VAC |
| Volllast Ampere (dreiphasig) – Niedrig | 70 A | 70 A |
| Input AC Voltage (3 Phase) – High* | 440 VAC | 440 VAC |
| Full Load Amps (3 Phase) – High* | 35 A | 35 A |
| Dimensions – Shipping | S.A.E | METRIC |
|---|---|---|
| Inländische Palette | 168.0 in x 92.5 in x 110.0 in | 427 cm x 235 cm x 280 cm |
| Export-Palette | 174.0 in x 92.0 in x 100.0 in | 442 cm x 234 cm x 254 cm |
| Gewicht | 14250 lb | 6463.8 kg |
| Domestic Pallet w/70+1 SMTC | 168.0 in x 92.5 in x 130.0 in | 427 cm x 235 cm x 330 cm |
| Export Crate w/70+1 SMTC | 168.0 in x 96.0 in x 141.0 in | 427 cm x 244 cm x 358 cm |
| Weight w/70+1 SMTC | 18,340 lb | 8,319.0 kg |
| Export Crate for Sheet Metal | 96 in x 26 in x 44 in | 243 cm x 65 cm x 110 cm |
| Gewicht für Blechkiste | 840 lb | 484 kg |
