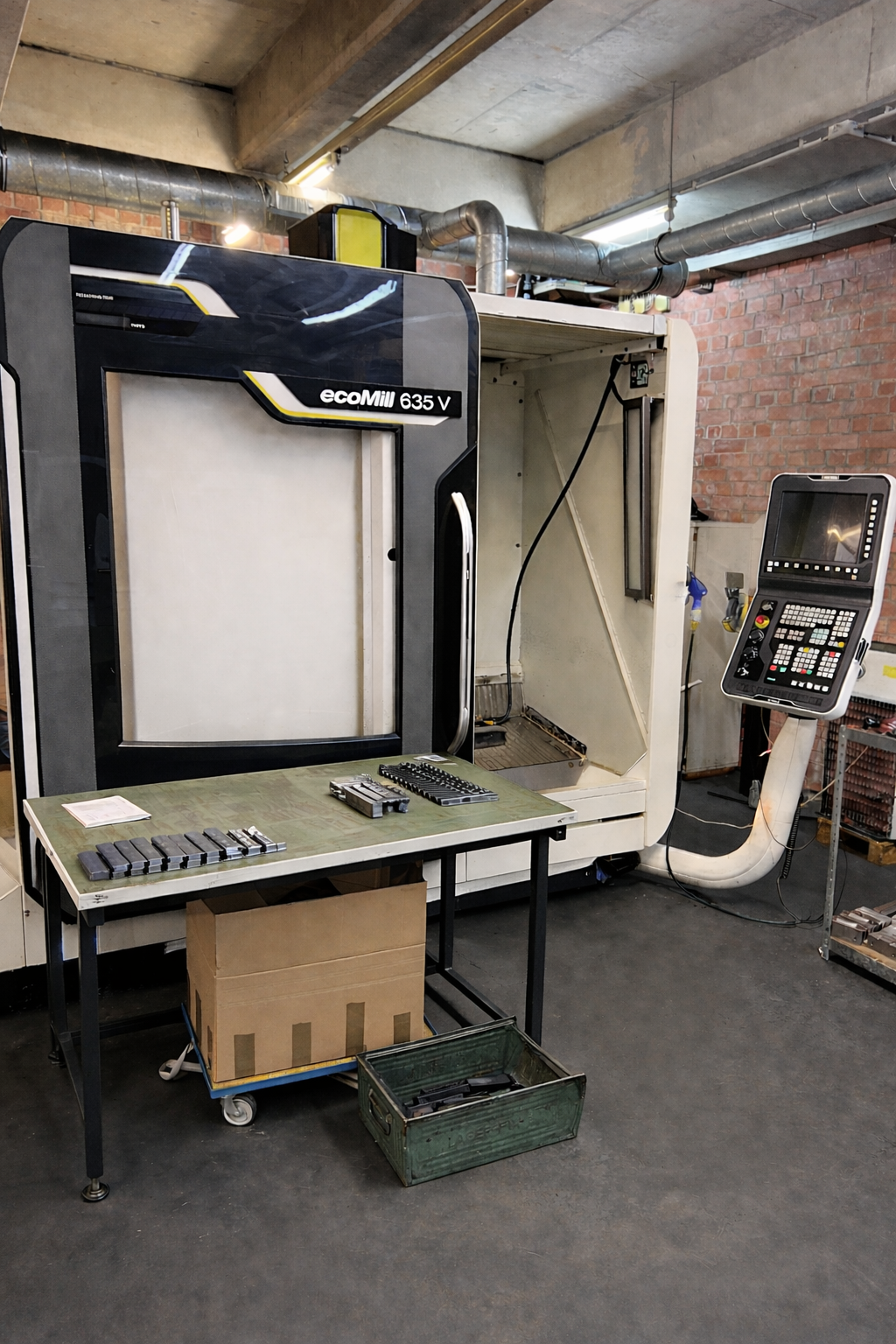

Beschreibung

Baujahr: 2015
x-Weg 635 mm
y-Weg 510 mm
z-Weg 460 mm
Steuerung SLIMline Siemens
Drehzahlbereich – Hauptspindel 20 – 12.000 min/-1
Antriebsleistung – Hauptspindel 13 / 9 kW
Drehmoment 83 / 57 Nm
Werkzeugaufnahme SK 40
Tischaufspannfläche 790 x 560 mm
Anzahl der T-Nuten 4 + 1
T-Nuten – Breite 4 x 14H12 / 1 x 14H7 mm
T-Nuten – Abstand 100 mm
max. Tischbelastung 600 kg
Tischhöhe über Boden 720 mm
Anzahl der Werkzeugplätze 20 pos.
max. Werkzeugdurchmesser 80 mm
max. Werkzeugdurch. bei freier Nachbarbox. 130 mm
max. Werkzeuglänge 300 mm
max. Werkzeuggewicht 6 kg
Gesamtgewicht ca. max. 60 kg
Vorschubgeschwindigkeit max. 20.000 mm/min
Eilgang 30 m/min
Gesamtleistungsbedarf 17 kVA
Maschinengewicht ca. 4,0 t
Raumbedarf ca. 4,5 x 4,0 x 2,8 m

IKZ 12 bar
Späneförderer
Vorbereitung 4. Achse (Teilapparat)
