Beschreibung

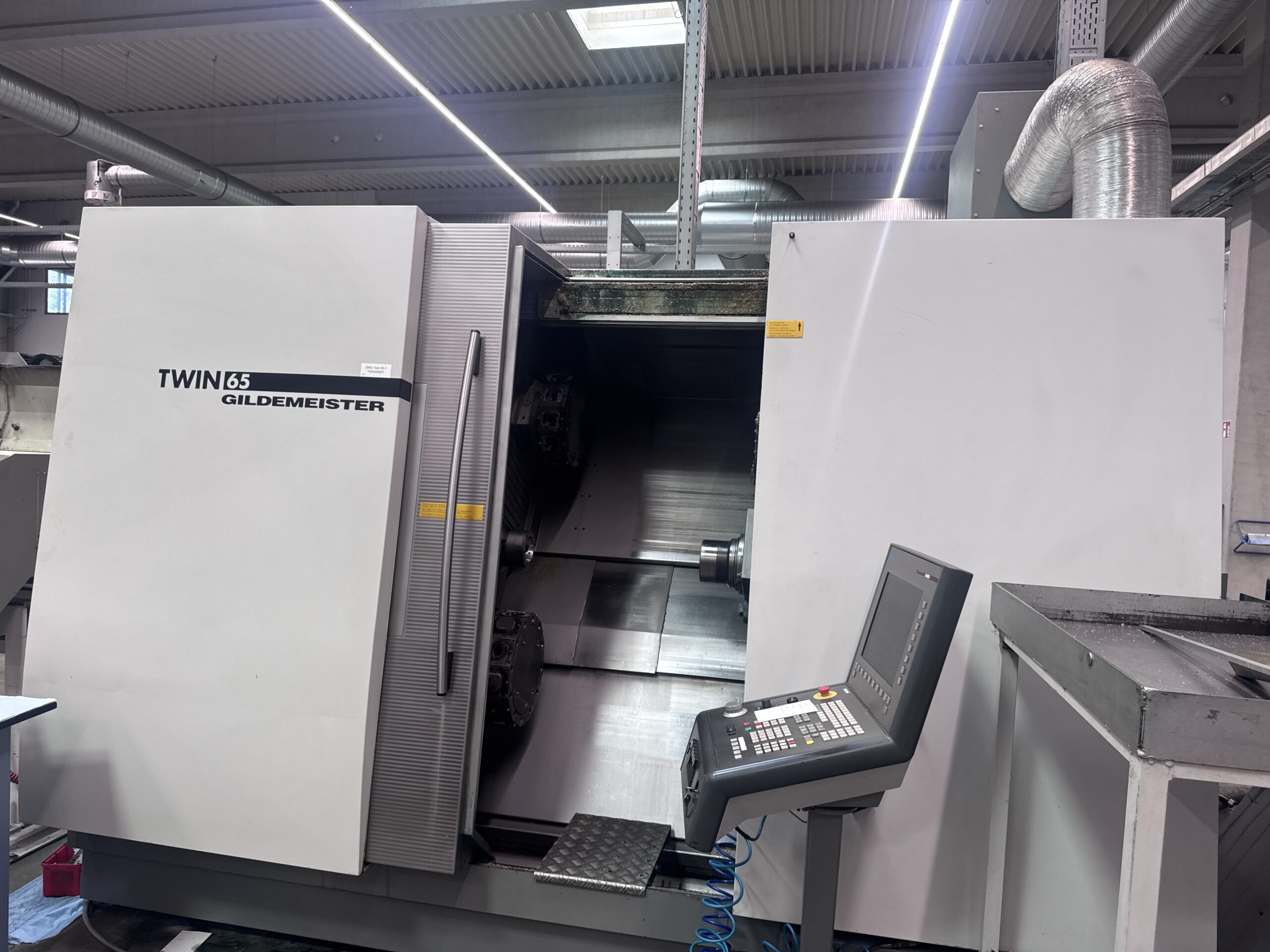

CNC Drehmaschine Gildemeister Twin 65Y RG2
Baujahr: 2003
Steuerung Siemens 840D
Bauart CNC-Doppelspindel-Drehzentrum
Haupt-/Gegenspindel Ja
Revolver 2 × 12 Stationen
Werkzeugaufnahme VDI 30
Angetriebene Werkzeuge Ja
Y-Achse Ja (oberer Revolver)
C-Achsen Haupt- und Gegenspindel
Arbeitsbereich
Merkmal Wert
Max. Drehdurchmesser 250 mm
Max. Drehlänge 650 mm
Max. Dreh-Ø über Bett ca. 340 mm
Stangendurchlass 65 mm
Hauptspindel
Merkmal Wert
Drehzahl 20–5.000 min⁻¹
Leistung 35 kW
Drehmoment 370 Nm
C-Achse 0,001°
Gegenspindel
Merkmal Wert
Drehzahl 20–5.000 min⁻¹
Leistung 35 kW
Drehmoment bis 370 Nm
Stangendurchlass 65 mm
C-Achse 0,001°
Verfahrwege
Achse Wert
X1 300 mm
Z1 650 mm
Y 80 mm (±40 mm)
X2 180 mm
Z2 650 mm
Werkzeugrevolver
Anzahl Stationen 12 + 12
Werkzeugaufnahme VDI 30
Angetriebene Werkzeuge 4.000 min⁻¹
Leistung Werkzeugantrieb 11 kW
Drehmoment Werkzeugantrieb 28 Nm
Späneförderer
Hochdruckpumpe
Stangenlademagazin Fa. IRCO Typ SiMag 42
