Beschreibung

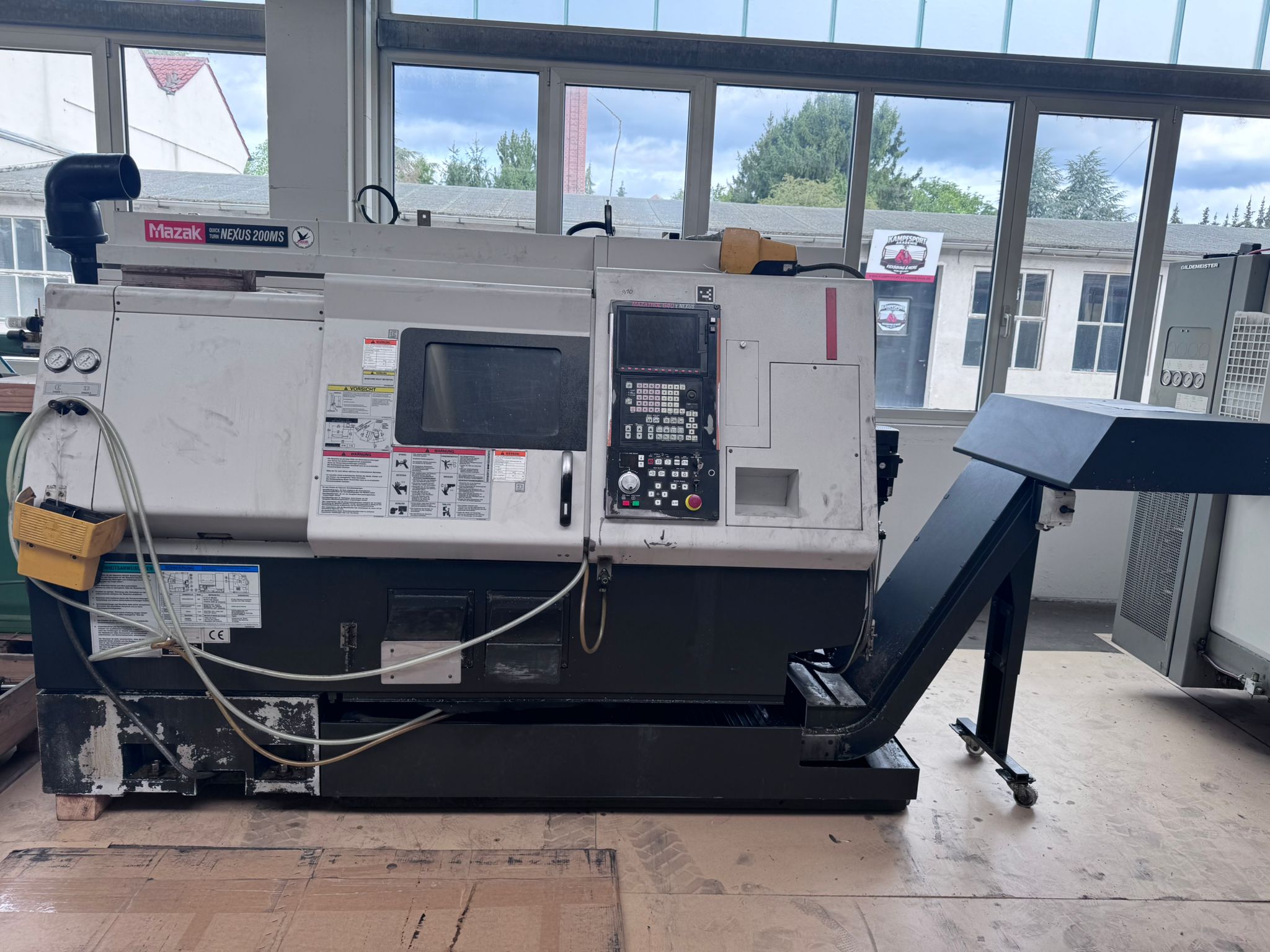

MAZAK QUICK TURN NEXUS 200 MS

Baujahr: 2004
Steuerung: Mazatrol 640T Nexus
Maschinentyp: CNC-Drehmaschine
Ausführung: Haupt- und Gegenspindel, C-Achse, angetriebene Werkzeuge

Arbeitsbereich:

Max. Schwingdurchmesser: 675 mm
Max. Drehdurchmesser: 380 mm
Max. Drehlänge: 511 mm
Max. Stangendurchlass: 65 mm

Hauptspindel:

Drehzahlbereich: 35 – 5.000 U/min
Antriebsleistung: 26 kW
Dauerleistung: 22 kW
Max. Drehmoment: 350 Nm
Spindelbohrung: 76 mm
Spindelnase: A2-6
C-Achsen-Auflösung: 0,001°

Gegenspindel:

Drehzahlbereich: 35 – 6.000 U/min
Antriebsleistung: 10 kW
Dauerleistung: 7,5 kW
Max. Drehmoment: 75 Nm
C-Achsen-Auflösung: 0,001°

Werkzeugrevolver:

Werkzeugplätze: 12
Angetriebene Werkzeuge: vorhanden
Drehzahl angetriebene Werkzeuge: 25 – 4.500 U/min
Antriebsleistung: 5,5 kW
Max. Drehmoment: 35 Nm

Verfahrwege:

X-Achse: 230 mm
Z-Achse: 575 mm

Eilgang X-Achse: 30 m/min
Eilgang Z-Achse: 33 m/min

Maschinendaten:

Gesamtanschlusswert: ca. 46,2 kVA
Maschinengewicht: ca. 5.100 kg
Abmessungen L x B x H: ca. 2.800 x 1.800 x 1.850 mm
